Снятие и установка радиатора

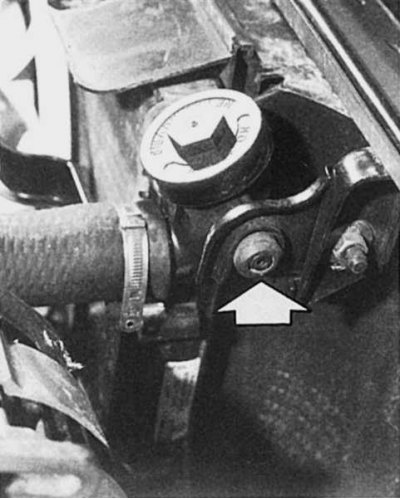

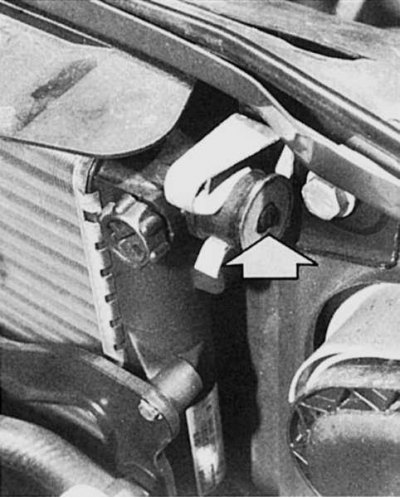

Для снятия радиатора (слева двигатель типа «С», справа двигатель типа «F») необходимо открутить оба болта крепления слева и справа и снять его с резиновых опор (показано стрелками). Предварительно необходимо слить охлаждающую жидкость и снять шланги радиатора сверху и снизу. Не забудьте отсоединить разъемы термовыключателя и вентилятора, чтобы заплатка не лопнула от повышенного давления. При движении внимательно следите за показаниями температуры охлаждающей жидкости и контрольной лампой перегрева охлаждающей жидкости.


1. При необходимости снимите воздушный фильтр.

2. Сейте охлаждающую жидкость.

3. Снимите верхний и нижний шланги радиатора.

4. Отсоедините штекеры термовыключателя и вентилятора системы охлаждения двигателя.

5. Снимите вентилятор системы охлаждения двигателя с устройством для подачи воздуха.

6. Открутите гайки держателей радиатора с обеих сторон в верхней части его крепления и отклоните держатели таким образом, чтобы из них вышли резиновые опоры радиатора.

7. Наклоните радиатор немного назад и выньте его из моторного отсека.

8. При установке следите за правильным положением нижних направляющих цапф в резиновых опорах поперечной балки.
