Снятие
- Снимите балку панели приборов.
- Снимите вентиляционные каналы.
- Выверните болты крепления блока отопителя.
- Отсоедините разъемы от электродвигателей смешивания и распределения потоков воздуха (рис. 14.5).
- Снимите электродвигатели смешивания и распределения потоков воздуха

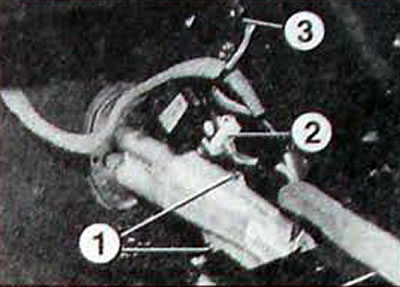

Рис. 14.5. Радиатор отопителя: 1 - болты крепления радиатора отопителя; 2 - разъем электродвигателя смешивания потоков воздуха; 3 - разъем электродвигателя распределения потоков воздуха

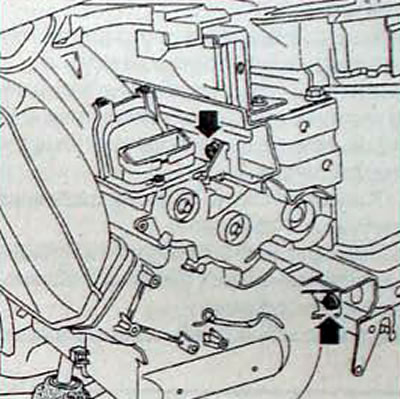

Рис. 14.6. Расположение болтов крепления левого блока отопителя
Установка
- Установка проводится в последовательности, обратной снятию.
- При помощи переносного прибора XR 25 активизируйте систему вентиляции/ отопления/кондиционирования воздуха.
