Рабочая тормозная система с гидравлическим приводом и диагональным разделением контуров «X» контролирует давление в двух контурах:
1-й: переднее правое переднее и левое заднее колеса;
2-й: заднее правое заднее и левое переднее колеса.
- Подсоедините два манометра к переднему правому и заднему левому штуцерам прокачки.
- Удалите воздух из тормозной системы.
- Нажимайте на педаль тормоза до создания предписанного давления в передних тормозных механизмах. Проверьте давление в задних тормозных механизмах.
- Если значения некорректны, проведите регулировку регулятора давления.
- Для выявления возможной асимметрии проверьте второй контур тормозной системы.
- Снимите манометры.
- Удалите воздух из тормозной системы.

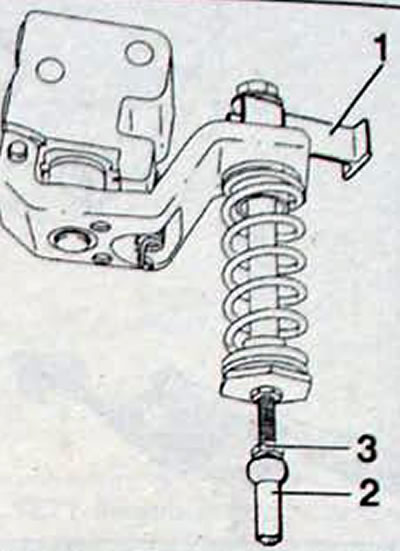

Рис. 12.28. Регулировка положения регулятора давления: 1 - щуп предварительной регулировки; 2 - гайка предварительной регулировки; 3 - контргайка
