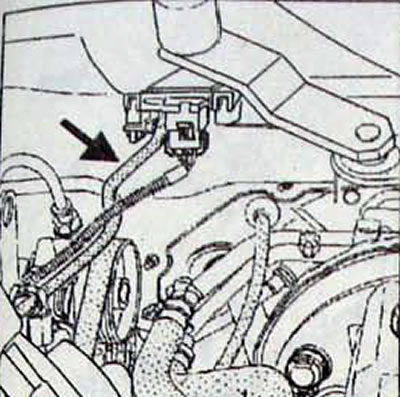

Рис. 2.6. Расположение трубки датчика абсолютного давления
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Ослабьте хомут крепления приемной трубы системы выпуска отработавших газов (рис. 2.7).

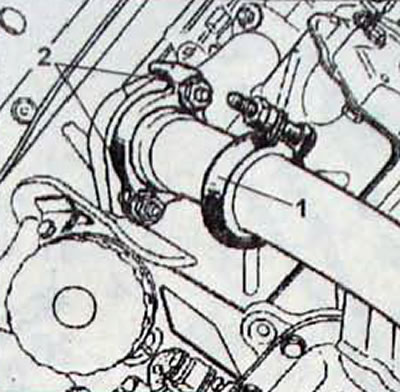

Рис. 2.7. Крепление приемной трубы системы выпуска отработавших газов: 1 - хомут; 2 - гайки крепления приемной трубы системы выпуска отработавших газов на коллекторах
- Отверните гайки крепления приемной трубы системы выпуска отработавших газов на коллекторах передней и задней головок блока цилиндров.
- Отсоедините лровод от датчика концентрации кислорода.
- Отверните болты крепления приемной трубы системы выпуска отработавших газов в районе каталитического нейтрализатора и снимите приемную трубу (рис 2 8).

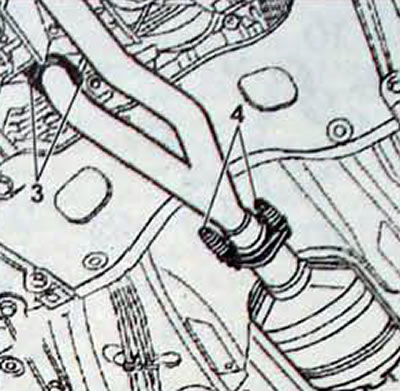

Рис. 2.8. Крепление приемной трубы системы выпуска отработавших газов: 3 - гайки крепления приемной трубы системы выпуска отработавших газов на коллекторах; 4 - гайки крепления приемной трубы системы выпуска отработавших газов к каталитическому нейтрализатору
- Отверните 2 болта и снимите термоизоляционный экран масляного фильтра
- Выверните болт крепления трубки щупа для измерения уровня масла
- Отверните 3 болта и снимите термоизоляционный экран стартера
- Снимите кронштейн термоизоляционного экрана.
- Отверните 8 гаек крепления коллектора и снимите выпускной коллектор
Установка
- Установите прокладки коллектора металлической поверхностью к коллектору.
- При установке приемной трубы системы выпуска отработавших газов сначала затяните гайки крепления на коллекторе (2. рис. 2.7) и (3. рис. 2.8). затек-хомут (1, рис. 2.7), после чего убедитесь в герметичности уплотнений.
- Убедитесь в установке на место и надежном креплении термоизоляционных экранов.
