Кангу 1 (1997-2007)

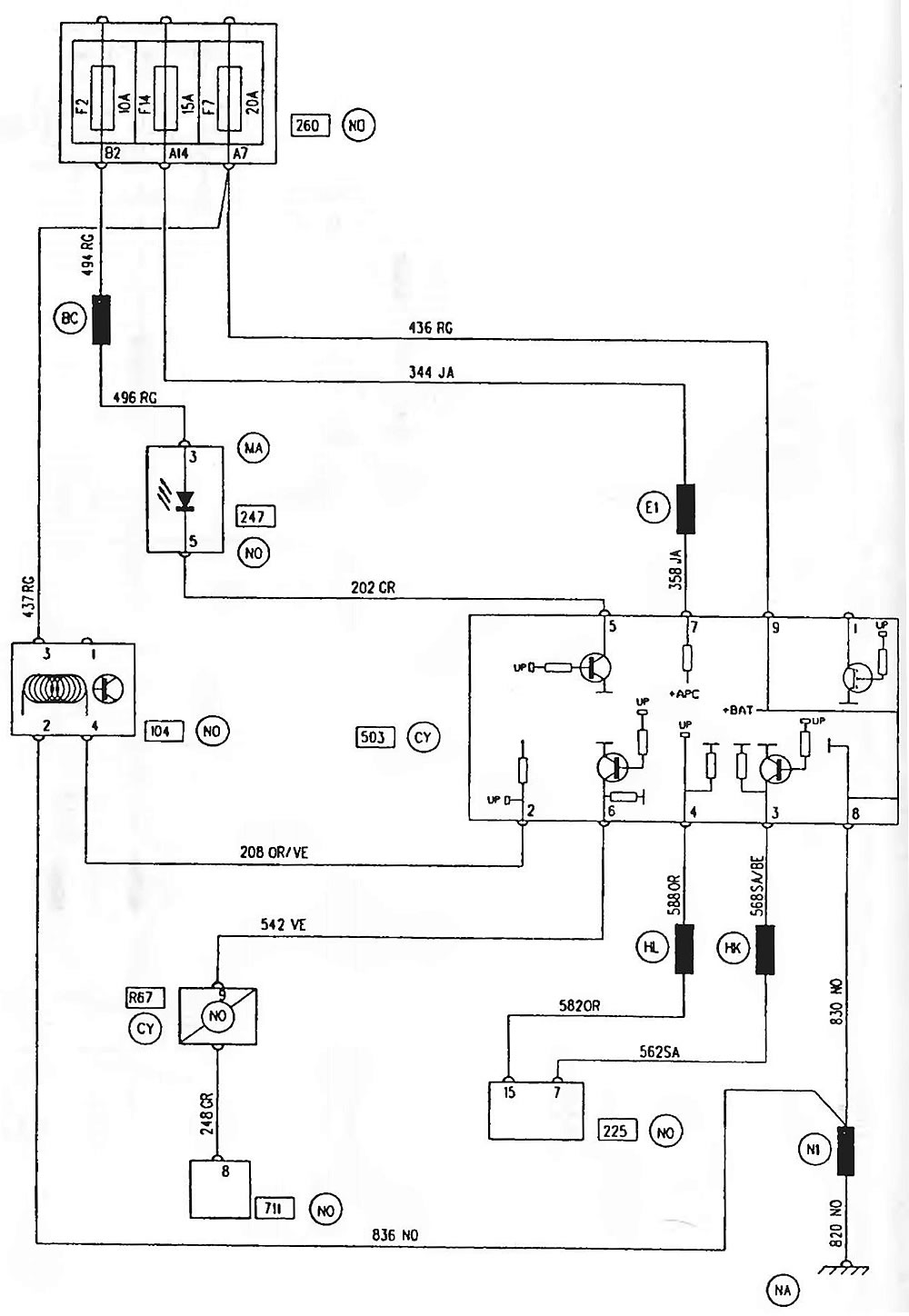

Система охранной сигнализации с двигателями F8Q, с ручной КП (модели с 1999 г.)

0

Система охранной сигнализации с двигателями F8Q, с ручной КП (модели с 1999 г.)

Открыть большую картинку в новой вкладке »

Как читать и пользоваться электросхемами смотрите здесь →

Перечень элементов электрооборудования, соединений, разъемов и жгутов здесь →
