Автоматический режим очистителя ветрового стекла
При нормальных условиях эксплуатации очиститель ветрового стекла работает в прерывистом режиме, на малой или большой скорости. Режим работы стеклоочистителя можно изменить с помощью кольца на рычажном переключателе стеклоочистителя. Режим также может изменяться автоматически, в зависимости от скорости движения автомобиля (за исключением автомобилей, оборудованных датчиком дождя).
Если скорость работы стеклоочистителя выбирается во время движения, то при остановке автомобиля стеклоочититель переключается на более низкую скорость:
- с постоянного режима с большой скоростью на постоянный режим работы с малой скоростью;
- с постоянного режима работы с малой скоростью на прерывистый режим.
При возобновлении движения автомобиля стеклоочиститель возвращается к выбранной скорости.
Примечание. Если автомобиль оснащен датчиком дождя, то скорость работы стеклоочистителя не зависит от скорости движения автомобиля.
Примечание. Любое воздействие на рычаг переключателя стеклоочистителя имеет приоритет и отменяет режим, установленный ЦЭКБ.
Автоматический режим не включается, если малая или большая скорость работы стеклоочистителя была выбрана на стоящем автомобиле.
При слишком большой нагрузке на рычаги стеклоочистителя (например, при высокой скорости и т.п.) ЦЭКБ автоматически переключает стеклоочиститель на более низкую скорость.
В случае блокировки механизма стеклоочистителя (например, при примерзании щеток к ветровому стеклу и т.п.) ЦЭКБ автоматически прерывает подачу питания к электродвигателю.
Датчик дождя
На автомобилях, оснащенных датчиком дождя, ЦЭКБ не управляет работой стеклоочистителя в прерывистом режиме паузой в работе. В этом случае скорость работы стеклоочистителя и временная задержка между перемещениями щеток не зависят от скорости движения автомобиля.
Внимание! Стеклоочиститель отличается на автомобилях с правосторонним и левосторонним рулевым управлением.

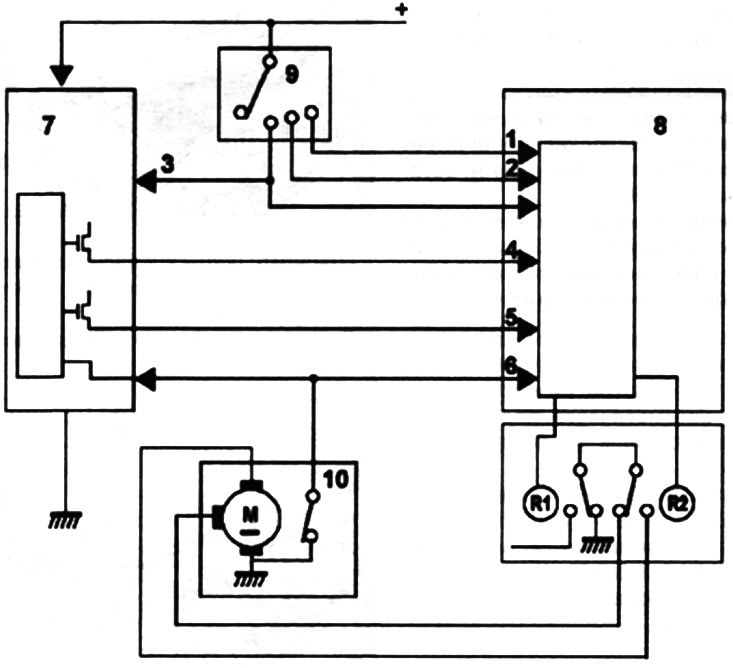

Функциональная схема: 1 - электропитание при работе с большой скоростью; 2 - электропитание при работе с малой скоростью; 3 - электропитание при работе в автоматическом режиме; 4 - реле включения/выключения стеклоочистителя, 5 - реле малой/большой скорости; 6 - электромагнитный реверс торможения электродвигателя; 7 - датчик дождя; 8 - ЦЭКБ; 9 - переключатель стеклоочистителя; 10 - электродвигатель очистителя ветрового стекла
