Система запоминания регулировок водительского места (Рено Лагуна 2, 2001-2007)

Общие сведения

Данная система включает электроприводы сиденья водителя и наружных зеркал заднего вида с памятью положений. Сиденье пассажира оснащено электроприводом без памяти положения.

Водитель имеет две возможности:

отрегулировать положение сиденья водителя и наружных зеркал заднего вида по своему желанию. Эти регулировки выполняются в режиме ручного управления;
установить и возвратить сиденье водителя и наружные зеркала заднего вида в требуемое положение одним движением. Эти регулировки выполняются в режиме автоматического управления.

Три ЭБУ постоянно управляют положением регулируемых элементов, для этого они анализируют команды водителя и управляют электродвигателями:

привода сиденья водителя (ЭБУ расположен под сиденьем водителя);
привода наружних зеркал заднего вида (ЭБУ встроен в электродвигатель каждого мультиплексного импульсного стеклоподъемника).

Примечание. Для запоминания регулировок водительского места, при включенном «+» потребителей электроэнергии, с помощью панели управления отрегулируйте положение сиденья по трем параметрам и положение наружных зеркал заднего вида в горизонтальной и вертикальной плоскостях. Затем нажмите на кнопку «память» (продолжительное нажатие) для записи положений. Если в считывающее устройство вставлена карта Renault, параметры регулировок будут сохранены в памяти. Запоминание подтверждается звуковым сигналом, поступающим от щитка приборов.

Примечание. На панели управления сиденья отсутствует кнопка вкл./выкл.

ЦЭКБ

При каждой активизации открывания двери посредством радиочастотного дистанционного управления и при каждом включении «+• потребителей электроэнергии, ЦЭКБ проверяет номер карты Renault.

При открывании двери водителя он передает номер карты по проводной связи с целью определения регулировок. которые нужно восстановить.

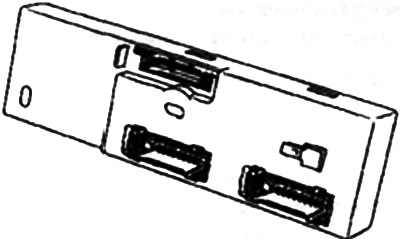

ЭБУ сиденья

Он расположен под сиденьем водителя (зафиксирован в передней части каркаса).

В зависимости от способа активизации ЭБУ находится в режиме ожидания:

в пассивном состоянии;
в рабочем режиме (в активном состоянии).

ЭБУ переходит из пассивного в активное состояние при получении следующих сигналов:

сигнал включения «+» потребителей электроэнергии;
сигнал открытия двери водителя;
сигнал дистанционного управления от карты Renault.

ЭБУ переходит в режим ожидания примерно через 40 мин после выключения зажигания, если за это время дверь водителя не открывалась. При открывании двери ЭБУ сразу же возвращается в активное состояние.

Для снятия ЭБУ снимать сиденье не требуется.

Модули дверей для сохранения информации о положении наружных зеркал заднего вида. Для функции запоминания регулировок водительского места оба электродвигателя стеклоподъемников должны быть оснащены ЭБУ.

Примечание. Обмен данными о регулировках водительского места осуществляется между модулями передних дверей по специальной мультиплексной сети.

Сиденье

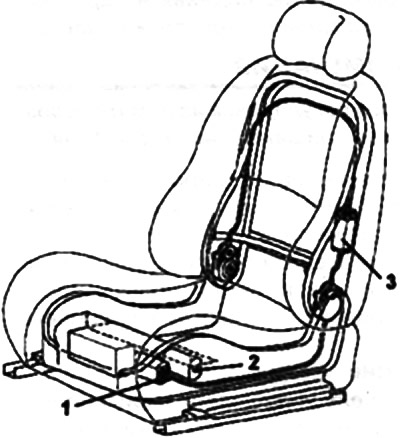

Привод сиденья включает три электродвигателя (для регулировки по трем параметрам):

перемещение в продольном направлении (по направляющим) 1;
изменение высоты подушки 2;
изменение наклона спинки 3.

Для передачи движения каждый электродвигатель снабжен гибким валом и редуктором. В электродвигатели также встроены датчики положения (по одному для каждой регулировки).

Панель управления

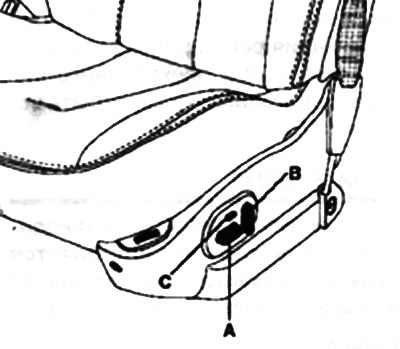

Панель управления установлена на наружной боковой накладке сиденья водителя, на панели расположены:

Переключатель регулировки «подушки сиденья» А - для регулировки сиденья в продольном направлении и по высоте.
Переключатель регулировки «спинки сиденья» В - для регулировки наклона спинки.
Кнопка «память» С для запоминания или вызова регулировок водительского места (сиденье водителя и наружные зеркала заднего вида).

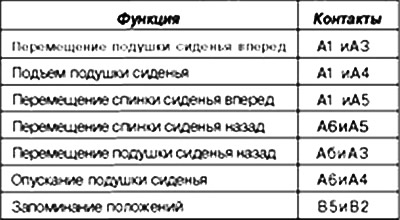

Эта кнопка используется при продолжительном нажатии (2 с) для запоминания регулировок водительского места. Запоминание подтверждается звуковым сигналом при кратковременном нажатии для вызова регулировок водительского места из памяти.

Примечание. При нажатии на любую кнопку в процессе восстановления регулировок перемещение сиденья и наружных зеркал заднего вида прекращается.

Примечание. Вызов регулировок из памяти невозможен при движении автомобиля.

Если вызов регулировок из памяти выполняется при сложенных наружных зеркалах заднего вида, то электродвигатели регулировки положения зеркал включаются только после их приведения в рабочее положение.

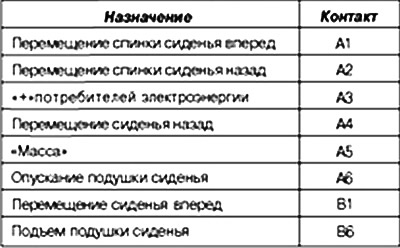

Снятие

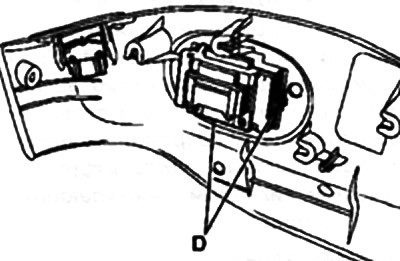

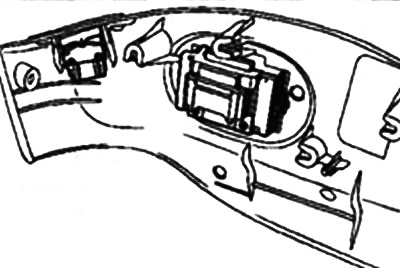

Панель управления зафиксирована тремя металлическими зажимами D на крышке салазок сиденья. Для ее снятия необходимо поочередно нажать на зажимы, просунув руку между подушкой сиденья и крышкой салазок.
