Снятие
Убедитесь, что электродвигатель стеклоочистителя находится в положении, соответствующем исходному положению на ветровом стекле. Отсоедините аккумуляторную батарею.
Снимите:

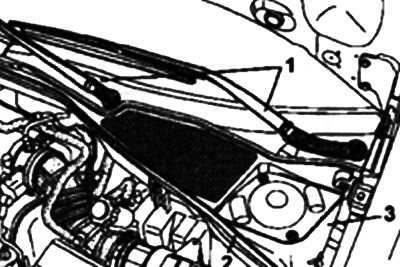

- левый и правый рычаги стеклоочистителя 1;
- уплотнитель бачка с омывающей жидкостью 2;
- крышку бачка с омывающей жидкостью 3 с левой стороны.
Открутите болты крепления привода стеклоочистителя в сборе с электродвигателем.
Разъедините разъем электродвигателя.
Извлеките привод стеклоочистителя в сборе с электродвигателем.
Выверните болты крепления электродвигателя.
Установка
Установите электродвигатель, соедините разъем электродвигателя, и подключите аккумуляторную батарею. приведите электродвигатель 8 положение, соответствующее исходному положению щеток на ветровом стекле, включив зажигание. Момент затяжки болтов крепления электродвигателя: 8 Н·м.

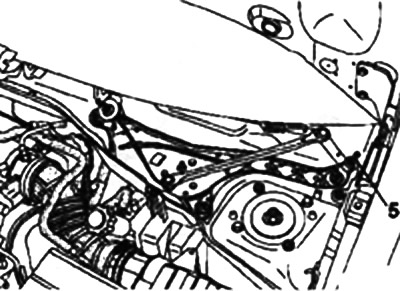

Зачистите шлицы осей рычагов 5.

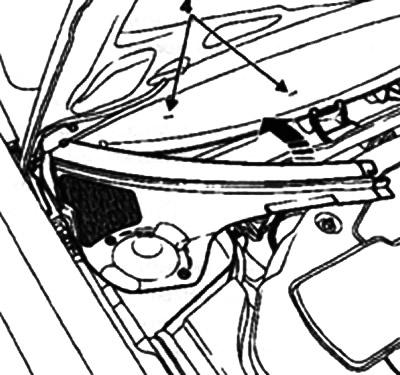

Установите рычаги стеклоочистителя и отрегулируйте их положение по меткам 4.
Наверните новые гайки крепления рычагов и затяните их моментом 20 Н·м.

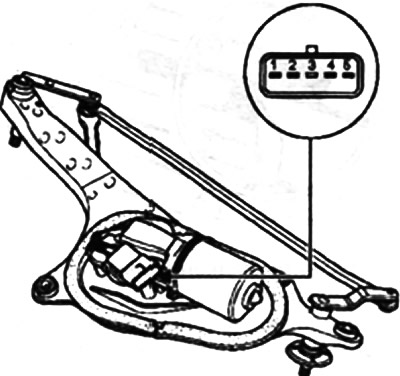

Назначение контактов разъема
Контакты разъема электродвигателя на автомобилях с правосторонним и левосторонним рулевым управлением имеют одинаковое назначение.
1. «Масса».
2. Электромагнитный реверс торможения и электродвигателя.
3. Не используется.
4. Электроитание при работе с малой скоростью.
5. Электропитание при работе с большой скоростью.
