Общие сведения
В соответствии с европейскими нормами эти автомобили в обязательном порядке оснащаются системой автоматической регулировки лучиков света фар в вертикальной плоскости в зависимости от высоты кузова и омывателями фар.
Внимание! Запрещается устанавливать фары, оснащенные ксеноновыми лампами, на модели, не рассчитанные на такие системы.
Ксеноновые лампы
В этих лампах нить накаливания отсутствует. Световое излучение в таких лампах генерируется двумя электродами, заключенными в кварцевую колбу, содержащую сжатый газ (ксенон). Электронный блок, встроенный в фару, питается от автомобильной аккумуляторной батареи (12 В) и генерирует вначале напряжение 20 000 В, необходимое для воспламенения, а затем переменное напряжение 85 В для поддержания ее свечения.
Автоматическая коррекция света фар в зависимости от высоты кузова
Система автоматической коррекции света фар должна поддерживать (при изменении загрузки автомобиля) постоянный угол наклона светового луч-ка посредством сравнения с первоначальным значением, установленным на заводе или на сервисной станции.
Эту систему можно диагностировать с помощью диагностических приборов.
Каждый раз при удалении неисправности из памяти электронного блока исполнительные механизмы смещаются вниз.
Описание
 |  |

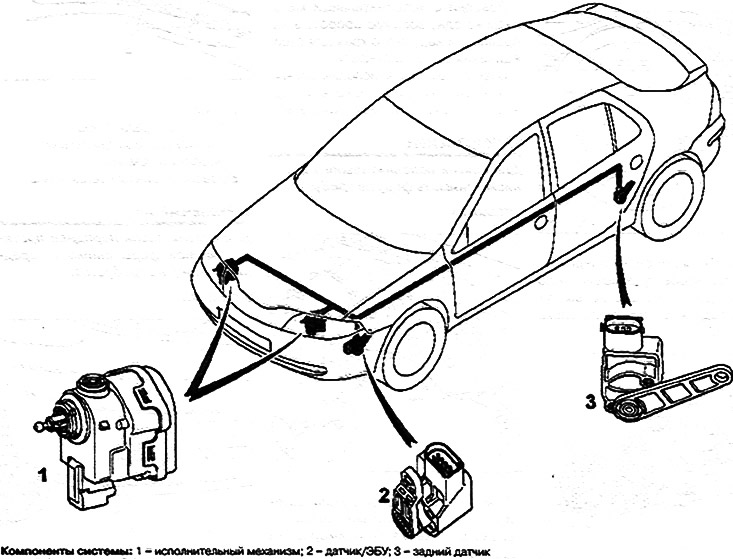

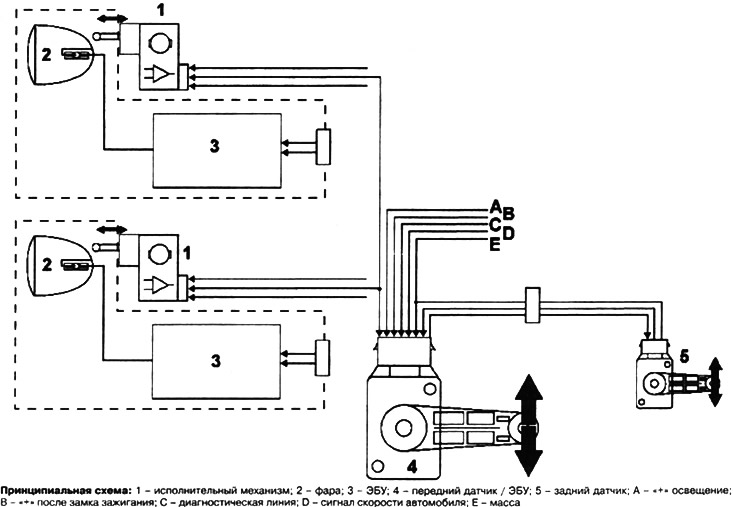

Система включает:

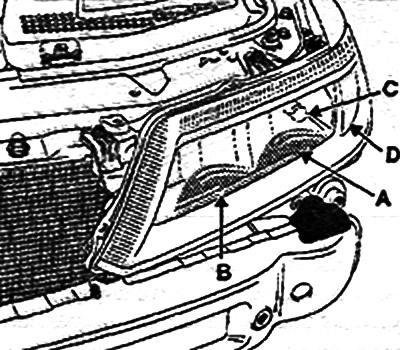

- две блок-фары, оснащенные обычной лампой габаритного огня А, лампой дальнего света типа Н1 В, ксеноновой лампой ближнего света С типа D2R и оранжевой лампой указателя поворота D;

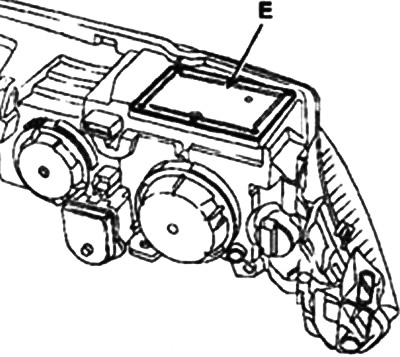

- два электронных блока, встроенные в фары Е (по одному на фару);

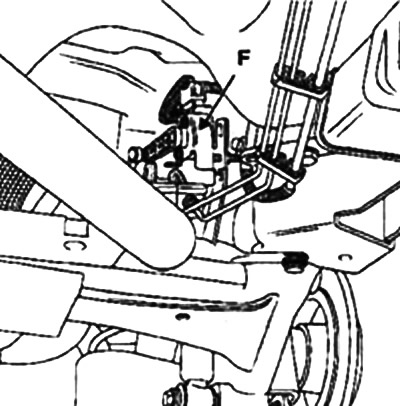

- датчик высоты задней части кузова F, расположенный с левой стороны днища автомобиля. Он фиксирует высоту кузова и выдает соответствующий сигнал на датчик/ЭБУ;

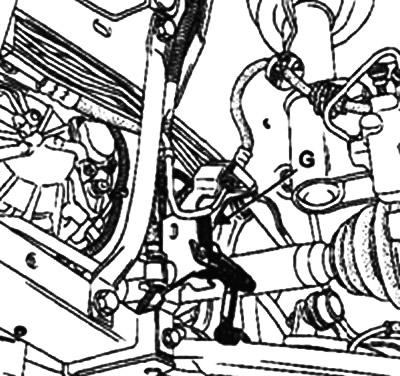

- передний датчик/ЭБУ G, регистрирует высоту передней части кузова. ЭБУ производит регулировку фар в зависимости от изменения высоты кузова при ускорении, торможении или изменении загрузки автомобиля;

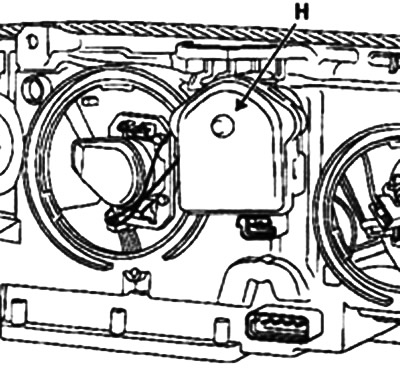

- два специальных исполнительных механизма регулировки Н света фар, установленные с задней стороны каждой блок-фары.
Примечание.Сигнал скорости автомобиля используется для изменения угла наклона светового пучка с высокой скоростью.
 |  |
