Описание
Система зажигания со статическим распределением высоковольтного напряжения по свечам - это система, юторая позволяет увеличить количество располагаемой энергии на уровне свечей зажигания благодаря устранению всех промежуточных звеньев между свечой и катушкой.
Данная система также позволяет упразднить все подвижные элементы в системе зажигания.
Силовой модуль встроен в ЭБУ системы впрыска. Таким образом, в системе зажигания используются те же датчики, что и 8 системе впрыска.

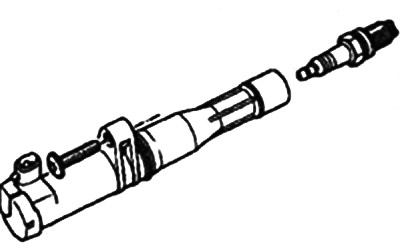

Катушки зажигания (четыре, по числу цилиндров) фиксируются прямо на свече с помощью винта на крышке головки блока цилиндров.
Катушки зажигания запитываются последовательно по парам (статическое парное зажигание) через контакты С Н2 и С НЗ ЭБУ системы впрыска:
- контакте Н2 для цилиндров 1 и 4;
- контакт С Н3 для цилиндров 2 и 3.
Снятие катушки зажигания
Отключите аккумуляторную батарею.
Отсоедините колодки проводов от катушек зажигания.

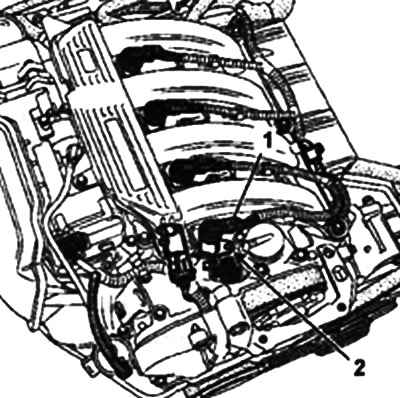

Внимание! Не повредите колодки проводов 1. Если это случится, замените их.
Снимите винты 2. фиксирующие катушки.
Установка
Установка катушки производится в порядке, обратном снятию. Замените при необходимости уплотнительные кольца катушек зажигания.
