Описание

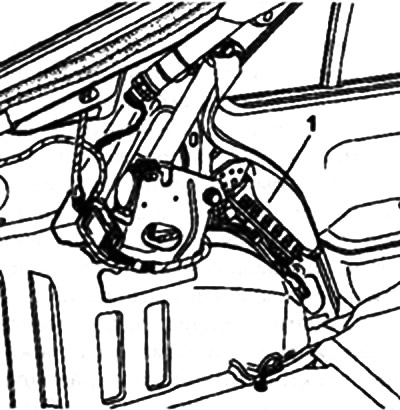

Модуль задней боковой подушки безопасности 1 установлен под обивкой на уровне подушки заднего сиденья.
Модуль включает:
- надувную камеру в виде шторки;
- неразборный пиротехнический газогенератор с воспламенителем.
При разворачивании подушка безопасности срывает крышку модуля.
Примечание. Данная система активизируется при включении зажигания.
Снятие модуля
Внимание! Запрещается проводить какие-либо работы с пиротехническими системами (преднатяжители ремней безопасности или подушки безопасности) вблизи источника тепла или открытого пламени, так как существует опасность их срабатывания.
Перед проведением работ или снятием задней боковой подушки безопасности заблокируйте ЭБУ с помощью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается контрольная лампа подушек безопасности (при включенном зажигании).

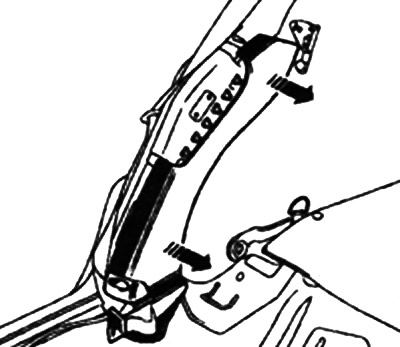

Откиньте спинку заднего сиденья и разожмите зажимы крепления обивки.
Разъедините разъем и освободите провода модуля подушки безопасности, включая провод соединения с «массой».
Выньте подушку безопасности из крепления.
Установка модуля
Зафиксируйте модуль подушки безопасности (момент затяжки: 8 Н·м).
Убедитесь, что провод соединения с «массой» правильно подсоединен к модулю подушки безопасности.

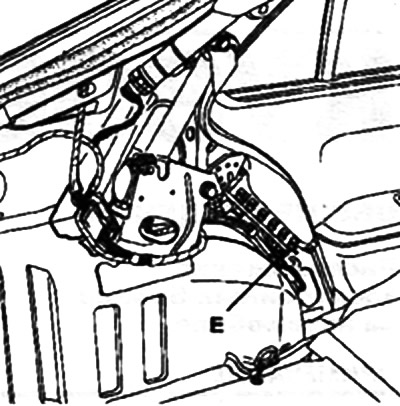

Уложите провода, обращая внимание на правильность укладки и точки крепления, и подсоедините провод соединения с «массой» Е. Проверьте надежность фиксации разъема.
Произведите проверку с помощью диагностического прибора. Если все характеристики в пределах нормы, разблокируйте ЭБУ.
Внимание! Малейшее отклонение от этих правил может привести к выходу из строя пиротехнических систем или к их самопроизвольному срабатыванию.
