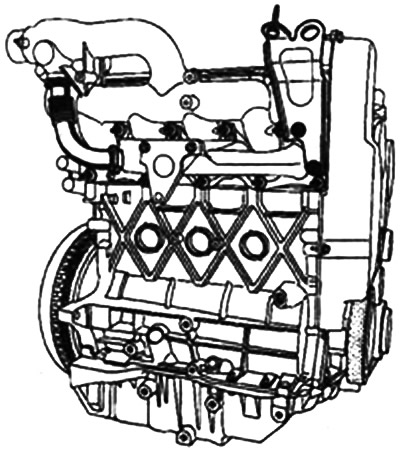

Снятие
Примечание. Для снятия коллекторов необходимо снять турбокомпрессор. Впускной и выпускной коллекторы отдельно снять нельзя.
Отсоедините:
- аккумуляторную батарею;
- трубку подвода воздуха от корпуса заслонки остановки двигателя;
- электромагнитный клапан рециркуляции отработавших газов.
 |  |

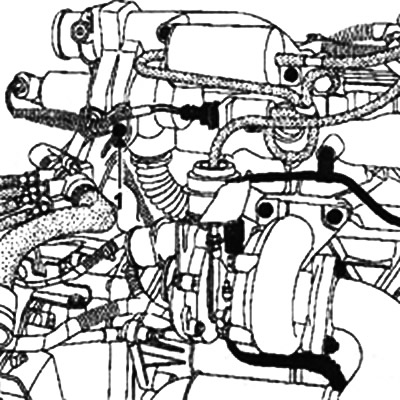

Снимите болт 1 крепления корпуса погружного подогревателя и отведите его в сторону.

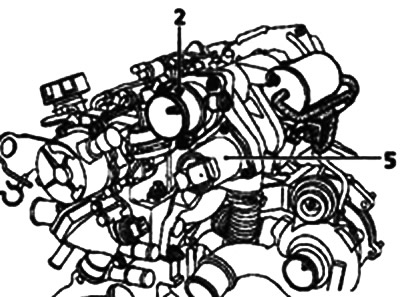

Снимите корпус заслонки остановки двигателя 2, разъем электромагнитного клапана рециркуляции отработавших газов 5.
Отсоедините шланг системы рециркуляции отработавших газов и снимите подъемную проушину.

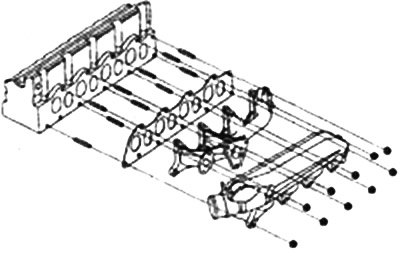

Отверните гайки шпилек крепления коллекторов.
Установка
Установка производится в порядке, обратном снятию.
Замените прокладку коллекторов и установите ее правильно по месту, а также прокладку клапана рециркуляции отработавших газов и прокладку корпуса заслонки остановки двигателя.
