Снятие
Отключите аккумуляторную батарею. Снимите корпус воздушного фильтра.

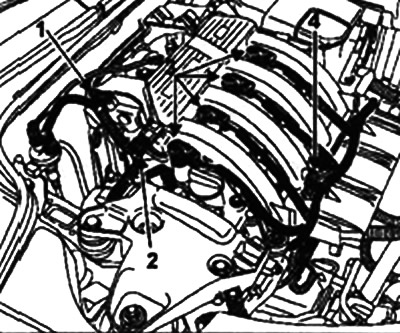

Отсоедините:
- разъем блока дроссельной заслонки с сервоприводом 1;
- датчик абсолютного давления воздуха 2;
- катушки зажигания 3;
- датчик температуры воздуха 4.
Снимите:
- три болта крепления блока дроссельной заслонки;
- блок дроссельной заслонки;
- семь болтов крепления и впускной коллектор.
Установка
Установка производится в порядке, обратном снятию.

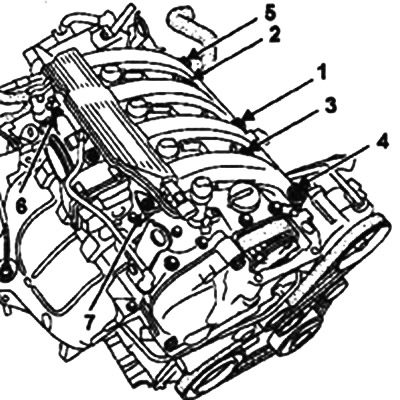

Примечание. Соблюдайте момент затяжки болтов крепления впускного коллектора. блока дроссельной заслонки и указанный порядок затяжки.
Замените уплотнительные кольца коллектора и блока дроссельной заслонки.
