Расположение элементов системы впрыска в подкапотном пространстве

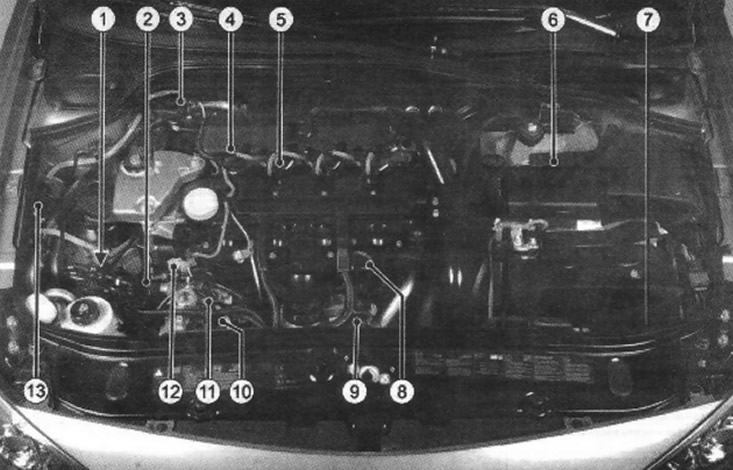

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Lagira II с двигателями G9T (индексы 706. 707): 1 - топливный фильтр с подогревателем; 2 - датчик положение распределительного вала; 3 - электромагнитный клапан регулирования давления наддува; 4 - электромагнитная форсунка; 5 - свеча предпускового подогрева; 6 - датчик массового расхода воздуха; 7 - ЭБУ системы впрыска (под АКБ); 8 - электромагнитный клапан управления пневмоприводом заслонки остановки двигателя. 9 - блок заслонки остановки двигателя с клапаном рециркуляции ОТ; 10 - ТНВД; 11 - регулятор давления топлива, 12 - датчик температуры топлива; 13 - ручной топливоподкачивающий насос

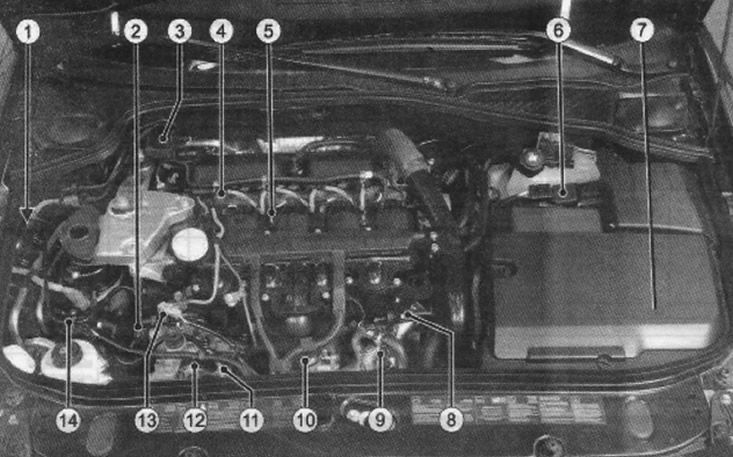

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Lagira II с двигателями G9T (индексы 600, 605): 1 - ручной топливоподкачиваютий насос; 2 - датчик положения распределительного вала; 3 - электромагнитный клапан регулирования давления наддува; 4 - электромагнитная форсунка; 5 - свеча предпускового подогрева; 6 - датчик массового расхода воздуха: 7 - ЭБУ системы впрыска (под АКБ); 8 - электромагнитный клапан управления пневмоприводом перепускного клапана рециркуляции отработавших газов; 9 - охладитель отработавших газов; 10 - блок рециркуляции отработавших газов и блок заслонки остановки двигателя; 11 - ТНВД 12 - регулятор давления топлива. 13 - датчик температуры топлива. 14 - топливный фильтр с подогревателем

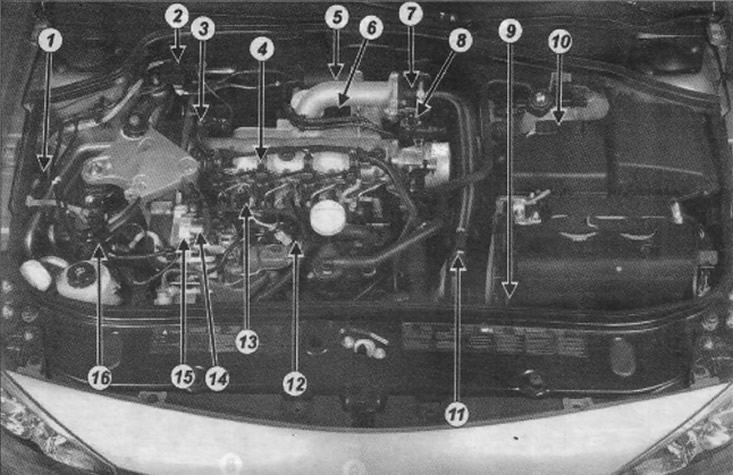

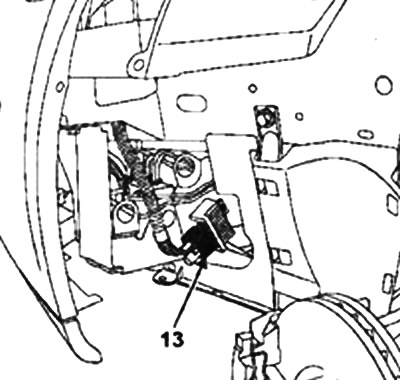

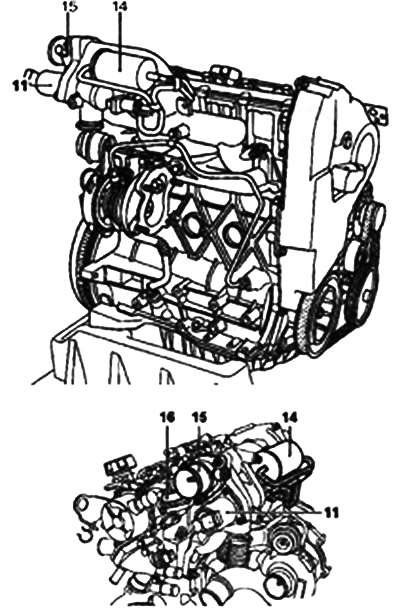

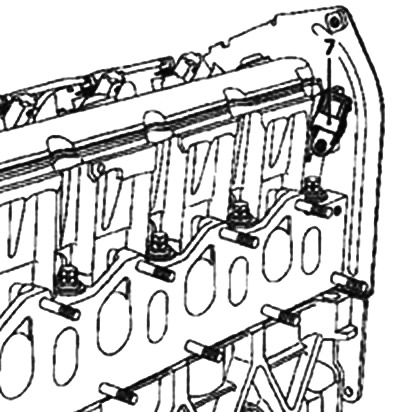

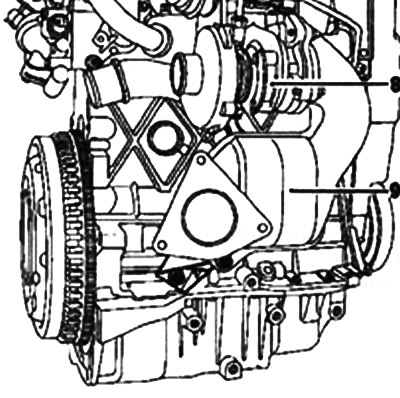

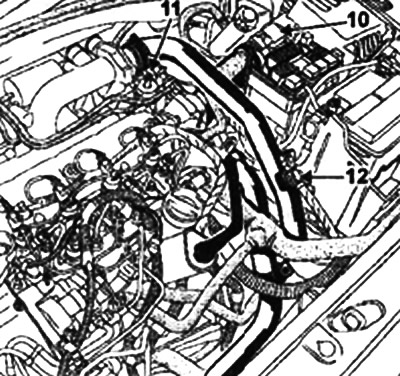

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Laguna II с двигателями F9Q (индекс 674): 1 - ручной топливоподкачивающий насос; 2 - электромагнитный клапан регулирования давления наддува; 3 - датчик положения распределительного вала; 4 - электромагнитная форсунка; 5 - вакуум-ресивер системы остановки двигателя; 6 - электромагнитный клапан управления пневмоприводом заслонки остановки двигателя; 7 - блок заслонки остановки двигателя; 8 - пневмопривод заслонки остановки двигателя; 9 - ЭБУ системы впрыска; 10 - датчик массового расхода воздуха с датчиком температуры воздуха 11 -датчик давления наддува; 12 - датчик температуры топлива; 13 - датчик давления в топливораспределительной рампе; 14 - регулятор давления топлива; 15 - ТН8Д; 16 - топливный фильтр

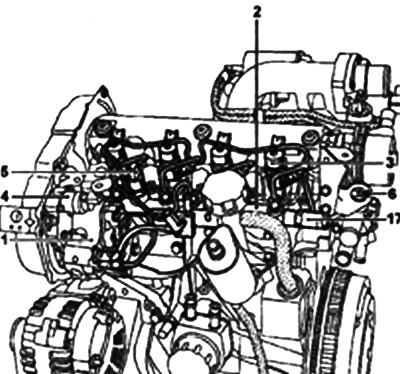

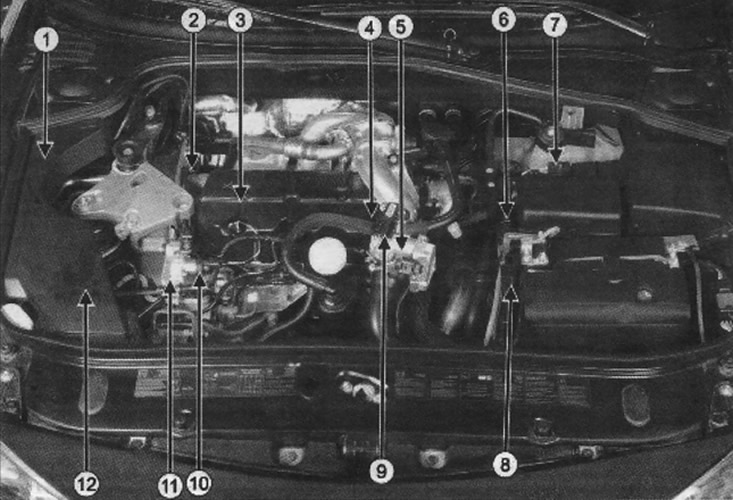

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Laguna II с двигателями F9Q (индексы 758, 759): 1 - ручной топливоподкачивающий насос; 2 - датчик положения распределительного вала: 3 - электромагнитная форсунка; 4 - блок заслонки впуска воздуха; 5 - электромагнитный клапан регулирования давления наддува; 6 - датчик массового расхода воздуха сдатчиком температуры воздуха: 7 - датчик давления наддува; 8 - регулятор давления топлива: 9 - ТНВД; 10 - топливный фильтр
