Панель приборов и органы управления

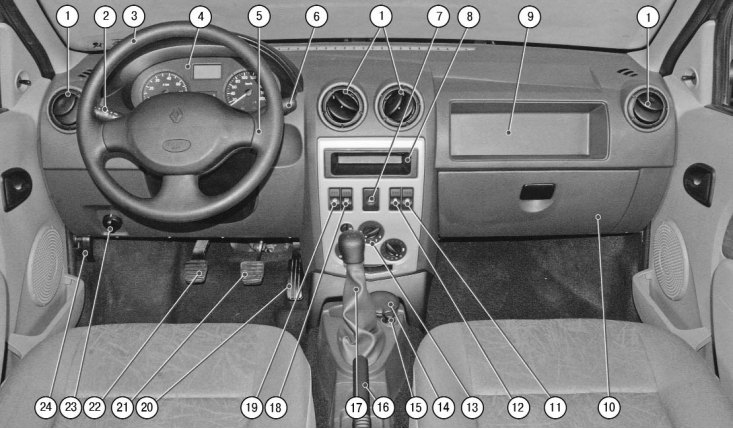

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).

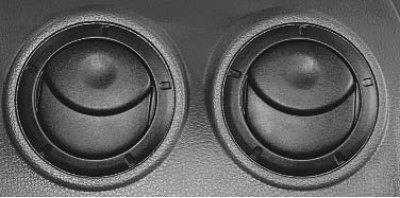

1 – сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.

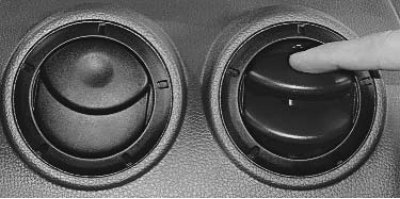

Поток воздуха регулируют изменением положения дефлекторов сопел системы вентиляции и отопления...

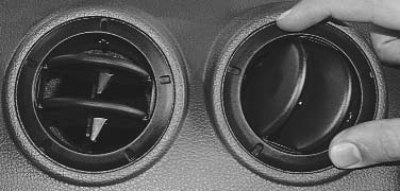

...а направление потока воздуха – поворотом дефлекторов в соответствующую сторону.

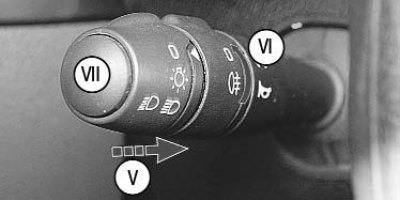

2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала. Рычаг переключателя может занимать следующие положения:

• I - включены указатели правого поворота (фиксированное положение);
• II - включены указатели левого поворота (фиксированное положение);
• III - включено габаритное освещение;
• IV - включен ближний/дальний свет;

• V - переключение ближнего/дальнего света (нефиксированное положение). При удерживании рычага горит дальний свет;
• VI - включены задние противотуманные фонари (габаритное освещение должно быть включено);
• VII - кнопка включения звукового сигнала. Для того чтобы включить звуковой сигнал, нажмите на кнопку.

Примечание. На автомобилях, оборудованных противотуманными фарами, при повороте кольца в положение VI включаются противотуманные фары. Для включения заднего противотуманного фонаря необходимо повернуть кольцо в соответствующее положение (габаритное освещение должно быть включено).

При перемещении рычага в положение I или II в комбинации приборов загорается мигающим светом контрольная лампа 13 (рис. 1.8). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения I или II только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение.

При включении ближнего или дальнего света в комбинации приборов загорается контрольная лампа 24 или 19 (см. рис. 1.8) соответственно.

При включении задних противотуманных фонарей в комбинации приборов загорается контрольная лампа 7, при включении противотуманных фар – контрольная лампа 4.

Примечание. Если выключатель (замок) зажигания находится в положении «S» или «A», при включенном наружном освещении в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключения освещения.

3 – рулевое колесо.

4 – комбинация приборов (см. «Комбинация приборов»).

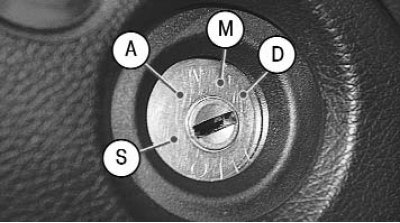

5 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

• S (блокировка) - зажигание выключено, при вынутом ключе включено противоугонное устройство. Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «A»;
• A (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования;
• M (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;
• D (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «M».

Внимание! Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

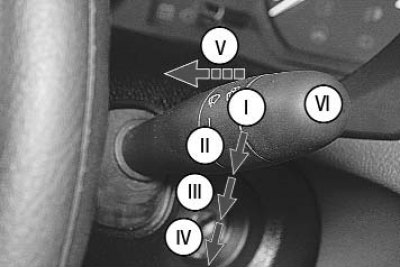

6 – рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера. Переключатель включает электрические цепи при включенном зажигании. Рычаг может занимать следующие положения:

• I - стеклоочиститель выключен (фиксированное положение);
• II - включен прерывистый режим работы стеклоочистителя (фиксированное положение);
• III - включена первая скорость стеклоочистителя (фиксированное положение);
• IV - включена вторая скорость стеклоочистителя (фиксированное положение);
• V - перемещением рычага на себя включается омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель (в зависимости от комплектации одновременно включаются омыватели фар). При удерживании рычага в этом положении подается омывающая жидкость, при отпускании - щетки стеклоочистителя выполняют еще несколько циклов;
• VI - кнопка переключения режимов отображения бортового компьютера. На некоторых моделях режимы отображения бортового компьютера могут переключаться кнопкой 8 (см. рис. 1.8) сброса показаний счетчика суточного пробега.

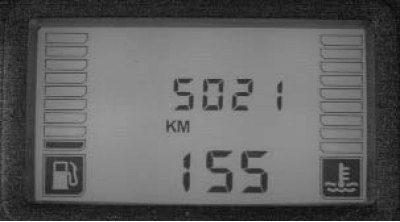

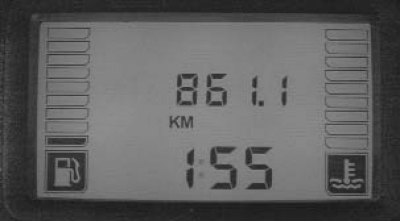

При нажатии на кнопку VI меняется отображаемая на дисплее 2 бортового компьютера информация:

• счетчик суммарного пробега;
• счетчик суточного пробега.

В зависимости от комплектации автомобиля на дисплей бортового компьютера может выводиться следующая информация:

• количество израсходованного топлива (в литрах) с момента последнего обнуления показаний бортового компьютера;
• средний расход топлива (л/100 км) с момента последнего обнуления показаний бортового компьютера (значение отображается после прохождения автомобилем 400 м пути);
• текущий расход топлива (л/100 км), расход отображается при движении автомобиля со скоростью более 30 км/ч;
• расчетный запас хода (км) на оставшемся в топливном баке бензине, при расчете учитывается средний расход топлива;
• пройденное расстояние (км) с момента последнего обнуления бортового компьютера;
• средняя скорость движения (км/ч) автомобиля с момента последнего обнуления бортового компьютера.

7 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и их контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация выключается.

Примечание. Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

8 – место для установки автомагнитолы.

9 – ниша для мелких предметов.

10 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии вверх ручки замка. На части автомобилей замок вещевого ящика открывается или блокируется ключом зажигания.

11 – кнопка управления электростеклоподъемником правой передней двери.

12 – выключатель системы центральной блокировки замков. При нажатии на нижнюю часть кнопки замки дверей блокируются. Для разблокирования замков необходимо нажать на верхнюю часть кнопки.

13 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона».

14 – пепельница.



Для пользования пепельницей откройте ее крышку.

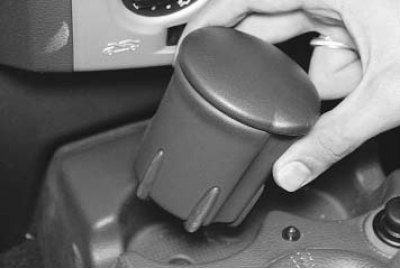

Для очистки выньте пепельницу из облицовки тоннеля пола.

15 – прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагревания спирали в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение и прикуриватель можно извлечь для использования.

Внимание! Прикуриватель можно включать повторно не ранее чем через 20 с. Не удерживайте прикуриватель принудительно в нажатом положении. Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.) – это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

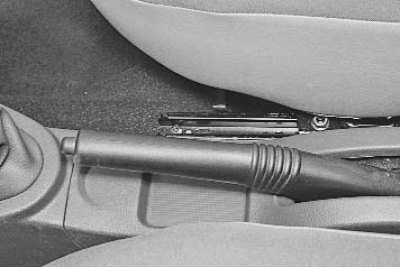

16 – рычаг стояночного тормоза.

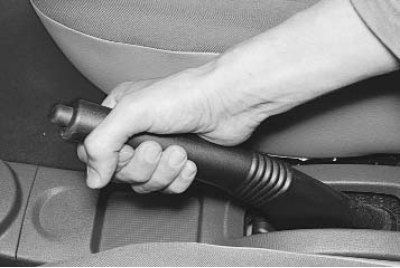

Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх. В комбинации приборов загорится красным светом сигнальная лампа 9 (см. рис. 1.8).

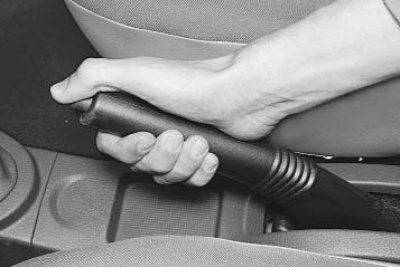

Чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз. Сигнальная лампа должна погаснуть.

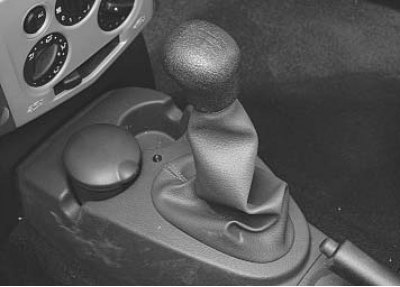

17 – рычаг переключения передач. На рукоятке нанесена схема переключения передач.

18 – выключатель электрообогрева заднего стекла. При нажатии на кнопку выключателя (ключ в замке зажигания в положении «М») включается электрообогрев заднего стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

Внимание! Нагревательный элемент потребляет очень большой ток. Поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе только на время, необходимое для устранения запотевания заднего стекла. Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны заднего стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.

19 – кнопка управления электростеклоподъемником левой передней двери.

20 – педаль акселератора.

21 – педаль тормоза.

22 – педаль сцепления.



23 – регулятор корректора света фар. Вращением рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

• 0 - один водитель или водитель и пассажир на переднем сиденье;
• 1 - все места заняты;
• 2 - один водитель и груз в багажнике;
• 3 - все места заняты и груз в багажнике.

24 – рычаг привода замка капота. Перемещением рычага на себя отпирают замок капота. Одновременно приподнимается передняя кромка капота, образуя щель для доступа к рукоятке предохранительного крючка замка капота. Нажав на нее в сторону замка, можно открыть капот.
