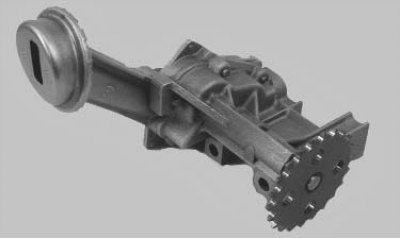

1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).
2. Слейте масло из насоса.

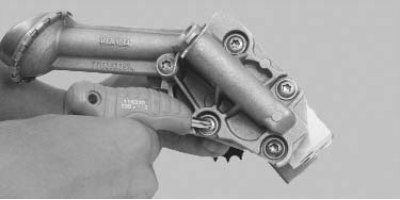

3. Выверните пять винтов крепления крышки масляного насоса...

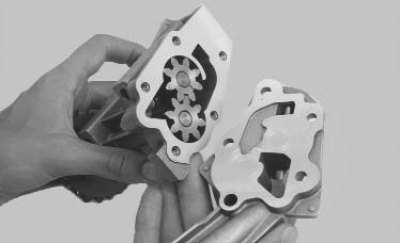

4. ...и снимите ее.

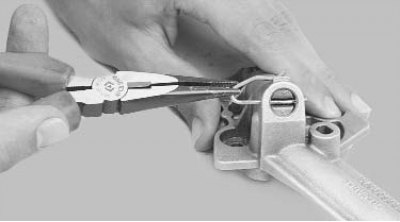

5. Извлеките пружинный фиксатор редукционного клапана.
Предупреждение! Пружина редукционного клапана установлена с натягом. Во избежание получения травмы извлекайте фиксатор очень осторожно.

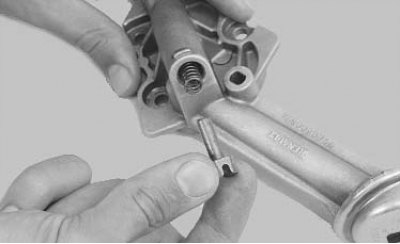

6. Извлеките стопор...

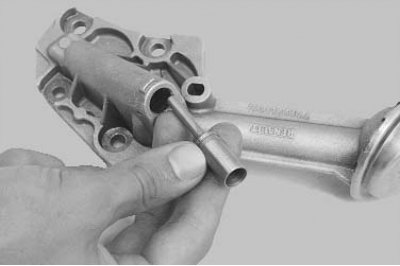

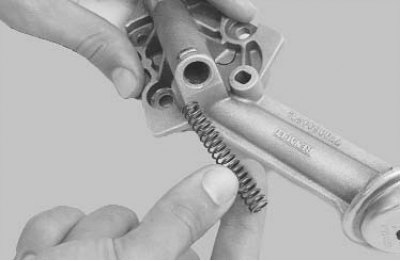

7. ...пружину...
8. ...и плунжер редукционного клапана.

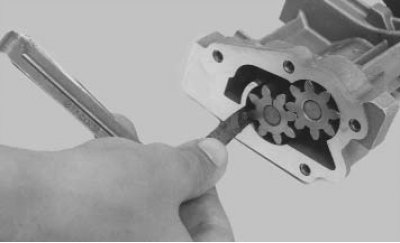

9. Измерьте радиальный зазор между шестернями и корпусом насоса. Он должен составлять 0,110–0,249 мм.

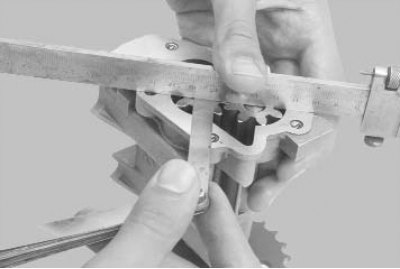

10. Измерьте осевой зазор шестерен. Он должен быть равен 0,020–0,086 мм. Если измеренные зазоры не соответствуют допустимым, замените корпус или насос в сборе.
11. Промойте корпус насоса и демонтированные детали от грязи и отложений. Удалите из внутренних полостей насоса плотные лаковые отложения, предварительно размягчив их растворителем.
Примечание. Лаковые масляные отложения хорошо удаляются имеющимися в продаже средствами для промывки двигателя (так называемые «пятиминутки»).
12. Осмотрите корпус и крышку насоса. При наличии трещин, царапин, дефектов литья, поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) или насос в сборе.
13. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.
14. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Поврежденную пружину замените.
15. Проверьте шестерни на наличие выкрашивания металла, задиры и износ зубьев. Замените поврежденные шестерни или шестерни с заметным усиленным односторонним износом зубьев.
16. Собирайте насос в последовательности, обратной разборке.
