Примечание::необходимо использовать специальный инструмент/приспособление.

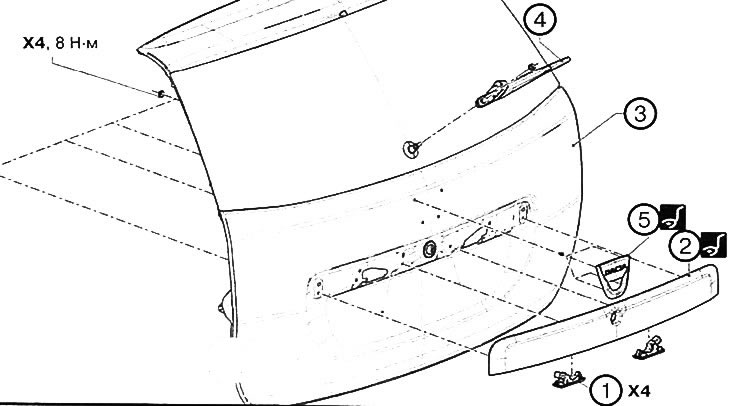

1. Освещение номерного знака. 2. Облицовка двери багажника (Саr.1363). 3. Дверь багажника. 4. Стеклоочиститель двери багажника. 5. Эмблема.

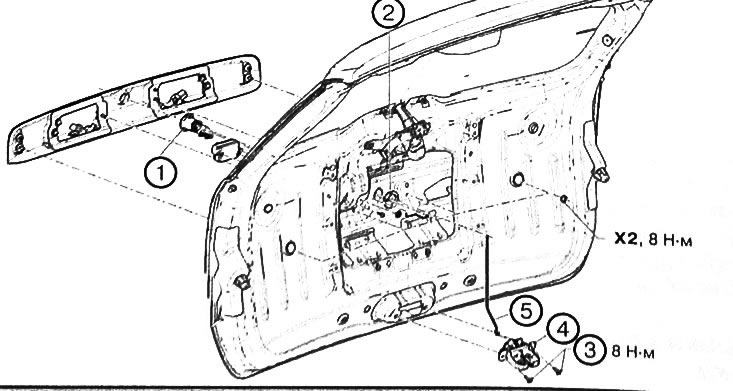

1. Секрет замка двери багажника. 2. Гайка крепления секрета замка двери багажника. 3. Болт крепления замка двери багажника. 4. Замок двери багажника.5. Тяга отпирания двери багажника.
Снятие и установка двери багажника
Снятие двери багажника без навесов
1. Снять обшивку двери багажника.
2. Отсоединить следующие разъемы:
- мотора заднего стеклоочистителя;
- верхнего стоп-сигнала;
- замка двери багажника;
- подогрева заднего стекла;
- освещения номерного знака.
3. Снять проводку двери багажника.
4. Снять шланги омывателя заднего стекла.
5. Снять пневматические стойки двери багажника.

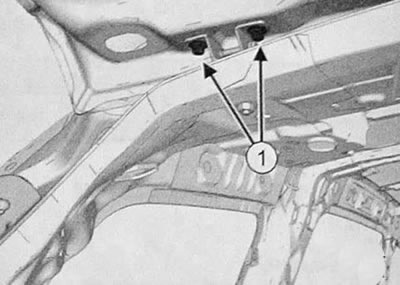

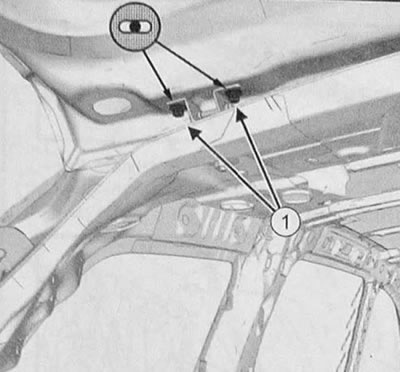

6. Отвернуть болты (1) с обеих сторон автомобиля.
7. Снять дверь багажника (потребуются два человека).
Установка двери багажника без навесов
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметру двери багажника и совпадение поверхностей двери и прилежащих кузовных поверхностей.
Снятие двери багажника с навесами
1. Частично снять потолочную обивку.
2. Снять обшивку двери багажника.
3. Отсоединить следующие разъемы:
- мотора заднего стеклоочистителя;
- верхнего стоп-сигнала;
- замка двери багажника;
- подогрева заднего стекла;
- освещения номерного знака.
4. Снять проводку двери багажника.
5. Снять шланги омывателя заднего стекла.
6. Снять пневматические стойки двери багажника.

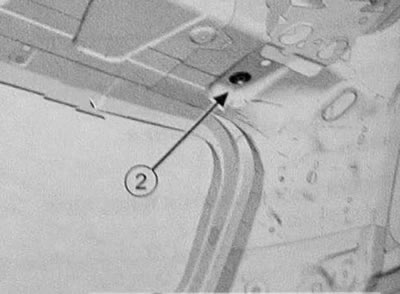

7. Отвернуть гайки (2) с обеих сторон автомобиля.
8. Снять дверь багажника (потребуются два человека).
Установка двери багажника с навесами
Установка производится в порядке, обратном снятию.
Отрегулировать зазоры по периметр двери багажника и совпадение поверхностей двери и прилежащих кузовных поверхностей.
Регулировка двери багажника
Примечание: Значения кузовных зазоров приведены в разделе "Кузовной ремонт и размеры" ниже.
Существует три способа регулировки крышки багажника:
- посредством болтов крепления навесов двери багажника;
- посредством гаек крепления навесов двери багажника;
- посредством панели замочной скобы двери багажника.

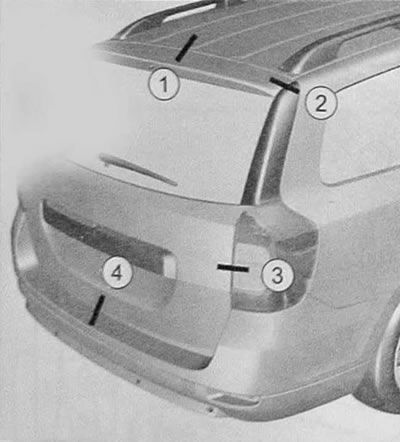

Примечание: Соблюдать последовательность регулировочных зон, приведенную на рисунке.

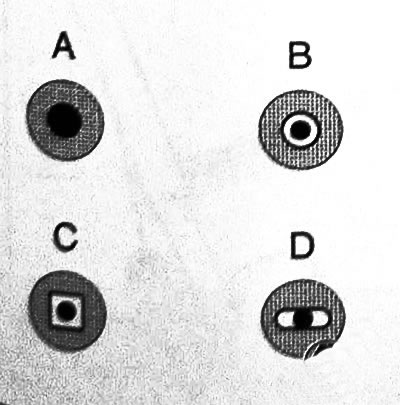

Примечание: Обозначения А, В, С и D отображают способ регулировки. Черная точка в центре соответствует стержню болта. Серые участки соответствуют регулируемому компоненту. Белые участки соответствуют области Регулировки.
Регулировка посредством болтов крепления навесов двери багажника
1. Отвернуть болты (1) крепления навесов к двери багажника с обеих сторон автомобиля.
2. Отрегулировать зазоры по периметру двери багажника.
3. Затянуть болты крепления навесов к двери багажника.
Регулировка посредством гаек крепления навесов двери багажника
1. Частично снять обшивку потолка.

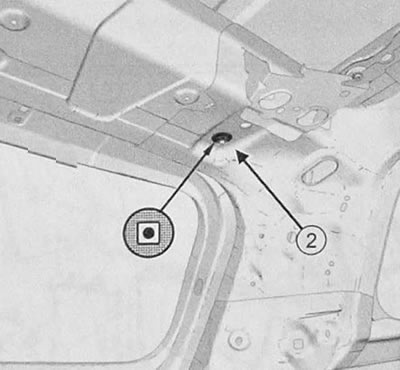

2. Отвернуть гайки (2) навесов с обеих сторон автомобиля.
3. Отрегулировать зазоры по периметру двери багажника.
4. Затянуть гайки крепления навесов.
5. Установить обшивку потолка.
Регулировка посредством панели замочной скобы крышки багажника
1. Снять облицовку порожка багажника.

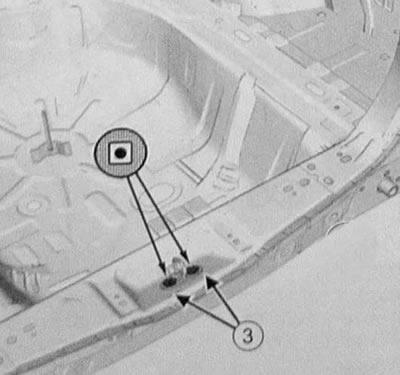

2. Отвернуть болты замочной скобы (3).
2. Отрегулировать зазоры по периметру двери багажника.
3. Затянуть болты крепления замочной скобы.
