Примечание:
- Пружины для впускных и выпускных клапанов идентичны.

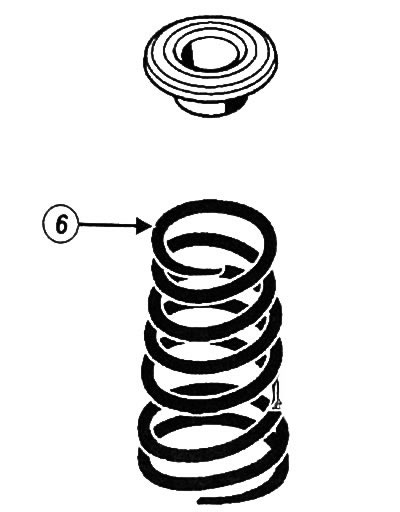

- Клапанные пружины должны устанавливаться суженной частью (6) вверх.
1. Снять клапанные пружины (см. выше) и расположить в соответствии с положением на головке блока цилиндров для правильной установки в последующем.

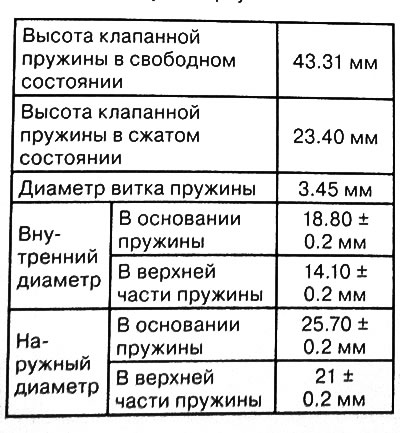

2. С помощью микрометра или штангенциркуля измерить:
- высоту клапанной пружины в свободном состоянии,
- высоту клапанной пружины в сжатом состоянии,
- диаметр витка пружины,
- внутренний диаметр клапанной пружины снизу и сверху,
- наружный диаметр клапанной пружины снизу и сверху.

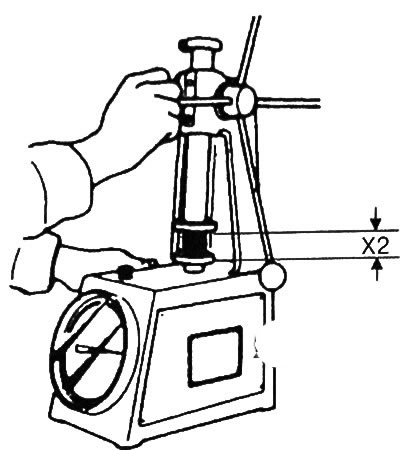

3. Установить клапанную пружину в специальный проверочный стенд и с его помощью проверить высоту клапанной пружины (Х2) при сжатии определенным усилием.
Примечание:
Высота клапанной пружины (Х2) должна составлять:
- 33.80 мм под нагрузкой 218-242 Н;
- 24.80 мм под нагрузкой 477-523 Н.
4. Снять клапанную пружину с проверочного стенда.
