Внимание: При отсоединении трубопровода может вытекать тормозная жидкость. Необходимо принять соответствующие меры для защиты окружающих компонентов.
Снятие главного цилиндра сцепления
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть ботлы крепления и снять данный поддон двигателя.
3. Отсоединить разъем датчика уровня тормозной жидкости от бачка.
4. Снять крышку бачка тормозной жидкости.
5. С помощью шприца удалить тормозную жидкость из бачка настолько, чтобы её уровень находился ниже отвода на главный цилиндр сцепления.
6. Заглушить отверстие.
7. Поместить тряпку под выжимной цилиндр сцепления.

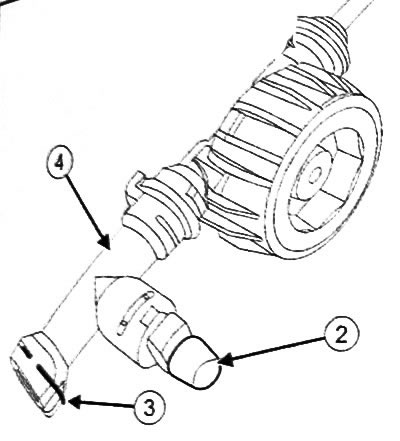

8. Удалить колпачок с штуцера для удаления воздуха (2).
9. Вжать фиксатор (3).
Внимание: Не извлекать фиксатор. При любом неправильном обращении с фиксатором, патрубок подлежит обязательной замене.
Примечание: При выполнении следующей операции вытечет некоторое количество тормозной жидкости.
10.Подсоединить прозрачный шланг к штуцеру для удаления воздуха и пометить под штуцер пустую емкость.
11. Нажимая на педаль сцепления рукой слить тормозную жидкость из главного цилиндра и трубопровода сцепления.

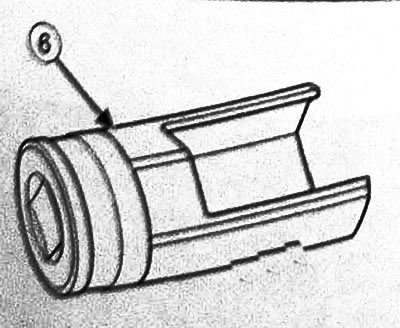

12. Снять главный цилиндр сцепления с перегородки, повернув его в моторном отсеке на четверть оборота по часовой стрелке (байонетное соединение) с помощью гнезда (24 мм) ЕМВ. 1797 (6).
Установка главного цилиндра сцепления
1. Проверить состояние уплотнений. Заменить уплотнения в случае необходимости.
Примечание: Главный цилиндр сцепления может быть установлен только в одном положении.
Внимание: При установке не использовать отводные трубопроводы главного цилиндра в качестве опоры.
2. Извлечь заглушки из отверстий.
3. Установить главный цилиндр сцепления в перегородку, повернув на четверть оборота против часовой стрелки (байонетное соединение) с помощью гнезда (24 мм) ЕМВ.1797
4. Дальнейшая установка производится в порядке, обратном снятию.
Примечание:
- Зафиксировать трубопровод гидропривода сцепления до щелчка.
- Смазать оба конца подающего трубопровода гидропривода сцепления для облегчения установки отводного трубопровода бачка тормозной ждко-сти.
- Заправить бачок с тормозной жидкостью до нужного уровня и прокачать контур гидропривода сцепления.
