Внимание! Упомянутые установочные штифты предназначены ИСКЛЮЧИТЕЛЬНО для проверки положения коленвала при выполнении различных процедур переборки двигателя. НЕ используйте их как блокирующие инструменты, чтобы удерживать коленвал неподвижным при ослаблении или затягивании болтов шкива или маховика/приводного диска.
1. ВМТ - самая высокая точка в цилиндре, которой достигает поршень при обороте коленвала. Каждый поршень встает в ВМТ в конце такта сжатия, а также в конце такта выпуска. Однако для регулировки момента зажигания берется в расчет ВМТ в конце такта сжатия. Цилиндр №1 находится в конце двигателя, обращенном к трансмиссии.
2. Когда поршень №1 установлен в ВМТ, установочная метка на зубчатом колесе распредвала должна быть совмещена с указателем на внешней крышке зубчатого приводного ремня (метку на шкиве можно увидеть через прорезь в крышке, ниже указателя). Дополнительно, установочная метка на маховике должна быть совмещена с меткой ВМТ на картере сцепления.
3. Чтобы совместить установочные метки, необходимо проворачивать коленвал. Это можно сделать гаечным ключом за болт шкива коленвала. Чтобы улучшить доступ к болту шкива, поддомкратьте передний правый угол автомобиля, снимите колесо и удалите вкладыш арки колеса (прикреплен пластиковыми скобами). Чтобы коленвал легче проворачивался, снимите свечи накаливания (Глава Электрооборудование двигателя) или топливные форсунки (Глава Системы питания и выпуска).

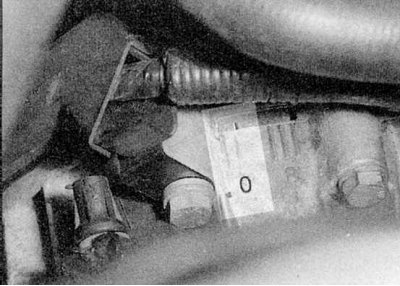

4. Глядя в проем в картере сцепления, проверните коленвал так, чтобы установочная метка на маховике совместилась с меткой ВМТ (0°) на картере сцепления (обратитесь к сопроводительной иллюстрации).
5. На моделях с двигателем F8Q отверните три болта крепления и снимите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя с верхнего кронштейна, отмечая местоположение болтов крепления. На моделях с двигателем F9Q, отверните крепежные гайки и снимите звукоизоляционную крышку.

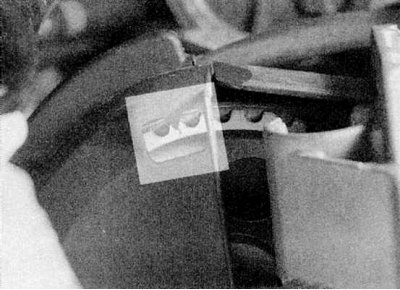

6. Убедитесь, что установочная метка на зубчатом колесе распредвала совмещена с указателем на внешней стороне крышки приводного ремня (обратитесь к сопроводительной иллюстрации). Теперь поршень №1 установлен в ВМТ на такте сжатия.
7. Можно проверить положение коленвала следующим образом. Если необходимо, снимите сборку кожуха воздушного фильтра (Глава Системы питания и выпуска).
8a. Абсолютно точно положение коленвала можно проверить, вставляя установочный штифт - инструмент Renault Mot. 861 (ранняя версия) или Mot/1054 (самая последняя версия).

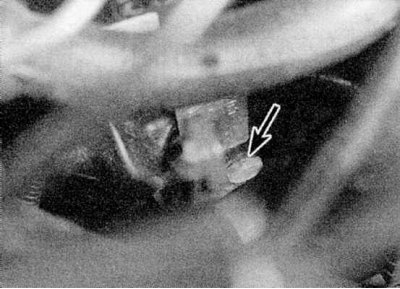

8b. Для этого, отверните заглушку с переднего левого конца блока цилиндров, рядом с основанием трубки щупа измерения уровня масла.

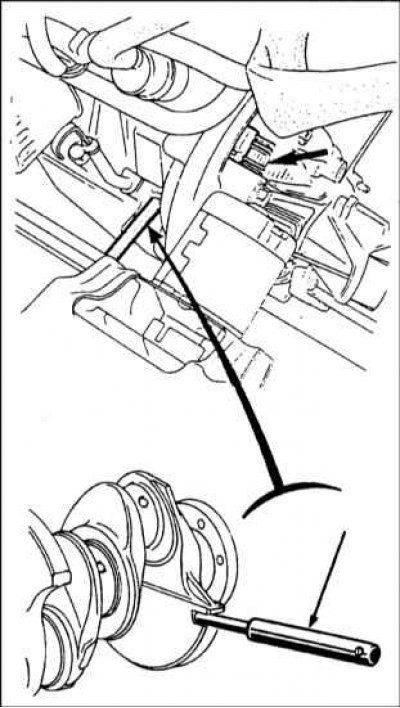

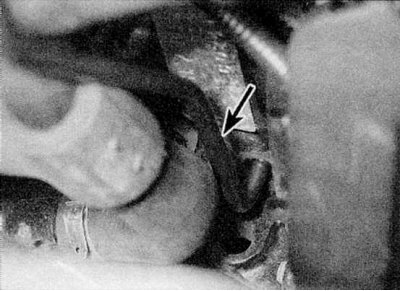

8b. Вставьте установочный штифт так, чтобы он вошел в паз в коленвале. Возможно придется слегка провернуть коленвал вперед или назад (обратитесь к сопроводительной иллюстрации).
Примечание. Не пытайтесь вращать двигатель с установленным штифтом. Если двигатель необходимо оставить в этом состоянии на длительное время, в двигательном отсеке рекомендуется оставить записку с предупреждением.
9. В заключение, снимите установочный штифт и установите все удаленные компоненты.
