Передний и задний стеклоочистители и стеклоомыватель
Открыть большую картинку в новой вкладке »

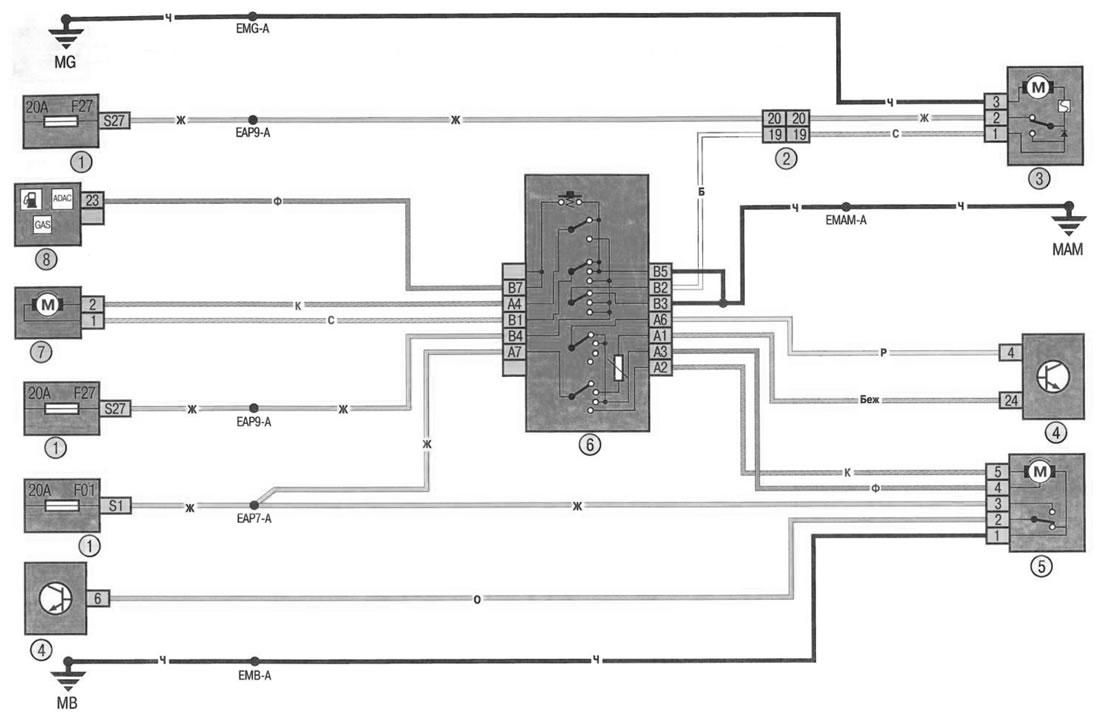

Схема 16. Передний и задний стеклоочистители и стеклоомыватель:
1 - блок предохранителей в салоне; 2 - разъем электропроводки приборной панели/левой задней части кузова; 3 - моторедуктор очистителя заднего стекла; 4 - коммутационный блок салона; 5 - моторедуктор очистителя ветрового стекла; б - переключатель стеклоочистителя и стеклоомывателя; 7 - насос двустороннего действия омывателя ветрового и заднего стекол; 8 - комбинация приборов.
