Замена правой опоры подвески силового агрегата
Вам потребуются: ключи «на 10», «на 13», торцовый ключ «на 16».
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
Примечание. Процедура замены правой опоры подвески силового агрегата показана на примере двигателя К4М. Замену правой опоры подвески двигателей K7J и К7М выполняйте аналогично. Различие только в количестве болтов крепления.

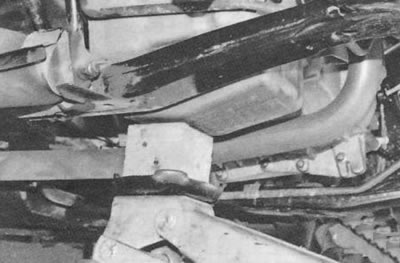

2. Установите опору через деревянную или резиновую проставку под картер двигателя.

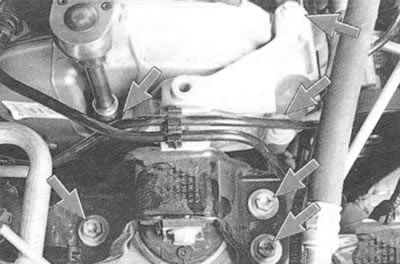

3. Выверните шесть болтов крепления правой опоры подвески силового агрегата к двигателю и кузову.

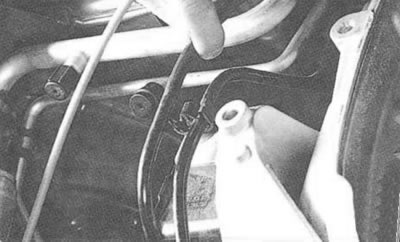

4. Выньте из держателя шланг продувки адсорбера и топливопровод...

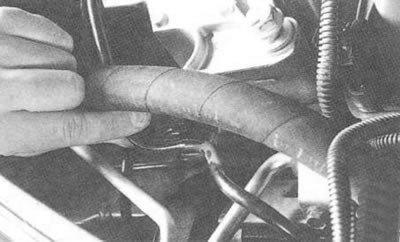

5. ...и отведите их в сторону, избегая перегибов.

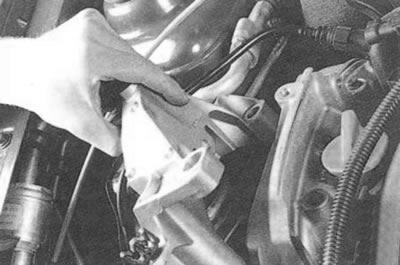

6. Снимите опору.
7. Установите правую опору подвески силового агрегата в порядке, обратном снятию.
Замена левой опоры подвески силового агрегата
Вам потребуется торцовый ключ «на 16».
1. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
2. Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
3. Установите под силовой агрегат опору (см. «Замена правой опоры подвески силового агрегата»).

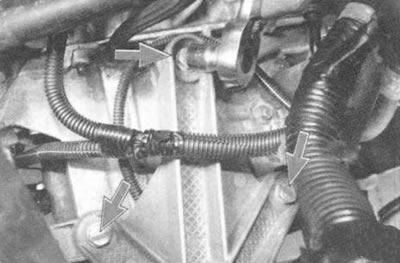

4. Выверните три болта крепления опоры к картеру коробки передач...
Примечание. Для наглядности работа показана при снятом монтажном блоке предохранителей и реле. Но поскольку процесс снятия монтажного блока довольно трудоемок, снимать его не нужно, даже несмотря на то, что блок несколько затрудняет доступ к левой опоре.

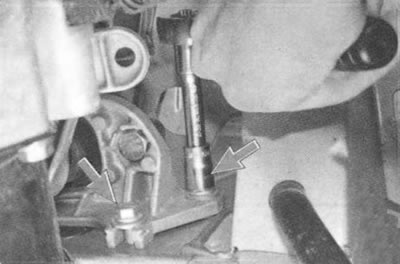

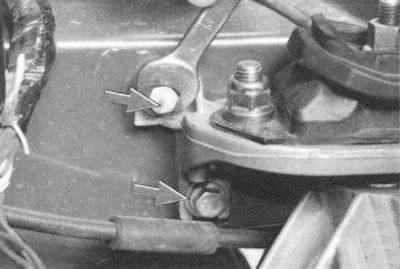

5. ...два передних...
6. ...и два задних болта крепления опоры к лонжерону кузова.

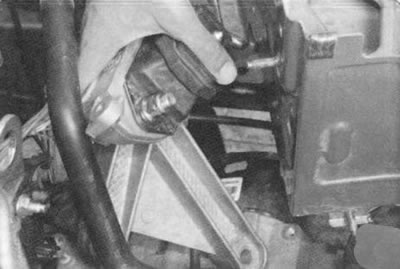

7. Снимите опору.
8. Установите левую опору подвески силового агрегата и все снятые детали в порядке, обратном снятию.
Замена задней опоры подвески силового агрегата
Вам потребуется торцовый ключ «на 18».
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

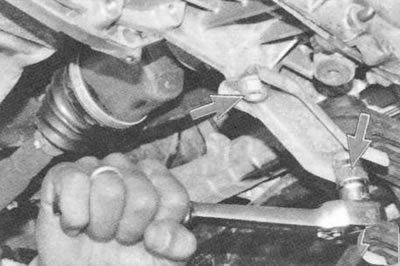

2. Выверните два болта крепления кронштейна задней опоры подвески силового агрегата...
3. ...и снимите кронштейн.

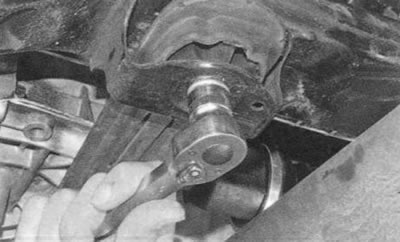

4. Выверните болт крепления опоры к подрамнику...

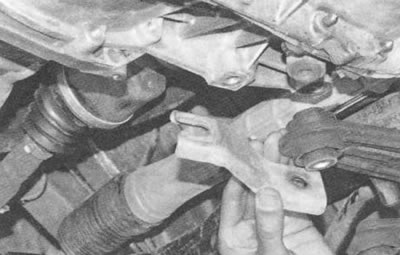

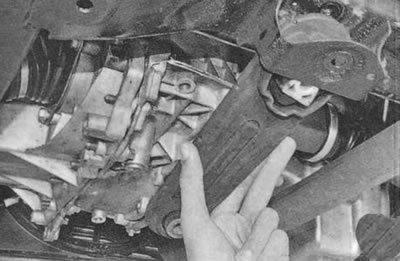

5. ...и снимите опору.
6. Установите заднюю опору подвески силового агрегата в порядке, обратном снятию.
