Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма», с. 66), а также ключ «на 16», отвертка, пассатижи, молоток.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание. Процесс замены сальника распределительного вала показан на примере двигателей K7J и К7М. Замену сальников распределительных валов двигателя К4М проводите аналогично. Различие состоит только в способе установки поршня 1 -го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 64) и в том, что на двигателе установлены два распределительных вала (см. «Замена распределительного вала», с. 87).
2. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма», с. 66).
Примечание. Ремень можно не снимать полностью, достаточно снять его только с зубчатого шкива распределительного вала.
3. Ослабьте затяжку болта крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания, как показано на фото, вставленными в отверстия шкива рукоятками пассатижей и воротком или большой отверткой...
4. ...выверните болт из отверстия распределительного вала...
5. ...и снимите шкив с хвостовика распределительного вала.
6. Поддев отверткой, извлеките сальник из гнезда головки блока цилиндров.
7. Перед установкой нового сальника осмотрите его рабочую кромку. Она должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника должна быть целой и нерастянутой. Смажьте рабочую кромку моторным маслом.
Полезный совет. Для облегчения запрессовки сальника выполните на его посадочной кромке небольшую фаску с помощью надфиля или мелкого наждачного круга.
8. Установите сальник рабочей кромкой внутрь гнезда головки блока, аккуратно заправьте рабочую кромку на распределительный вал (например, с помощью деревянной палочки) и запрессуйте до упора подходящей оправкой. В качестве оправки можно использовать головку подходящего размера из набора инструментов или старый сальник.
9. Установите все снятые детали и узлы в порядке, обратном снятию.
Примечания:

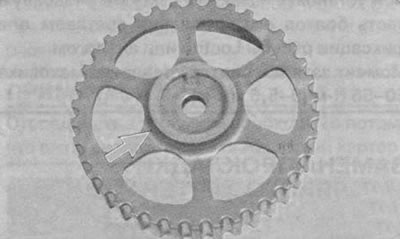

- Зубчатый шкив распределительного вала устанавливайте выступающей частью ступицы к двигателю.
- Момент затяжки болта крепления зубчатого шкива распределительного вала 45 Н·м (4,5 кгс-м).
10. Отрегулируйте натяжение ремня привода газораспределительного механизма «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма», с 66) и ремня привода вспомогательных агрегатов (см. «Проверка натяжения ремня привода вспомогательных агрегатов», с. 182).
