Передаточные числа коробки передач
Таблица 6.1.
| Передача | Передаточное число |
| I | 3,727 |
| II | 2,043 |
| III | 1,393 |
| IV | 1,029 |
| V | 0,795 |
| Заднего хода | 3,545 |
| Главная | 4,214 |
Возможные неисправности механической коробки передач, их причины и способы устранения
| Причина неисправности | Способ устранения |
| Вибрация, шум в коробке передач | |
| Ослабление крепления или повреждение опор подвески двигателя и коробки передач | Затяните крепления или замените опоры |
| Износ или повреждение шестерен и подшипников | Отремонтируйте коробку передач на сервисе |
| Залито масло несоответствующей марки | Залейте масло требуемой марки |
| Недостаточный уровень масла | Долейте масло до нормы |
| Нарушение регулировки холостого хода двигателя | Отрегулируйте холостой ход двигателя |
| Утечка масла | |
| Разрушение или повреждение сальников или уплотнительных колец | Замените сальники или уплотнительные кольца |
| Затрудненное переключение передач и скрежет при переключении | |
| Неполное выключение сцепления | Отремонтируйте привод сцепления |
| Неплотное прилегание или износ блокирующих колец и конусов синхронизаторов | Отремонтируйте коробку передач на сервисе |
| Ослабление пружин синхронизаторов | Отремонтируйте коробку передач на сервисе |
| Залито масло несоответствующей марки | Залейте масло требуемой марки |
| Самопроизвольное выключение передач | |
| Износ вилок переключения передач или поломка пружин фиксаторов | Отремонтируйте коробку передач на сервисе |
| Увеличенный зазор муфты синхронизатора на ступице | То же |
Идентификационные данные коробки передач нанесены клеймением на нижнюю часть ее картера (рис. 6.4).
Механическая коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.
На первичном валу расположена вращающаяся на игольчатом подшипнике шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.
Вторичный вал выполнен вместе с ведущей шестерней главной передачи, кроме этого на валу установлены свободно вращающиеся ведомые шестерни I, II, III и IV передач, а также зафиксированная на шлицах вала ведомая шестерня V передачи.
Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I-II и III—IV передач, установленных на вторичном валу, и муфты синхронизатора V передачи, установленного на первичном валу. Механизм переключения передач 11 (см. рис. 6.3) расположен в крышке, установленной сверху на картер 3 коробки передач.
Привод управления механической коробкой передач состоит из кулисы 5 (рис. 6.5) рычага 3 переключения передач с шаровой опорой, закрепленной на основании кузова гайками 4, тяги 2 привода управления коробкойпередач и механизма 11 (см. рис. 6.3), установленного на картере коробки передач.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведо-мой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутреннего шарнира правого привода переднего колесас шестерней дифференциала обеспечивается сальником, запрессованным в картер коробки передач, а внутреннего шарнира левого привода - сальником, установленным в чехле шарнира. Чехол внутреннего шарнира левого привода неподвижно закреплен специальным держателем на картере коробки передач, а вал привода вращается внутри чехла на шариковом подшипнике.
В нижней части картера механической коробки передач расположена пробка сливного отверстия, а сбоку - пробка 2 (см. рис. 6.3) наливного отверстия.
Для ремонта коробки передач требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений и ремонт привода. При необходимости ремонта коробки передач обращайтесь на специализированный сервис.
Порядок замены масла в коробке передач описан далее в подразделе «Проверка уровня и доливка масла в механическую коробку передач».

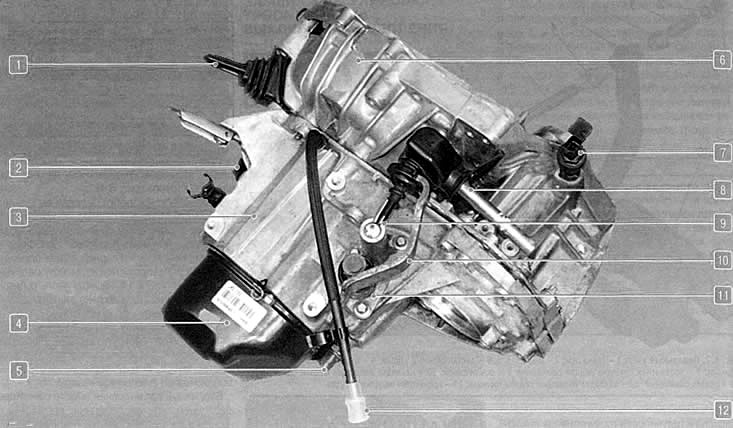

Рис. 6.3. Механическая коробка передач: 1 - вилка выключения сцепления; 2 - пробка наливного отверстия; 3 - картер коробки передач; 4 - задняя крышка; 5 - выключатель света заднего хода; 6 - картер сцепления; 7 - датчик скорости; 8 - рычаг управления коробкой передач; 9 - шток выбора передач; 10 - рычаг переключения передач; 11 - механизм переключения передач; 12 - сапун.

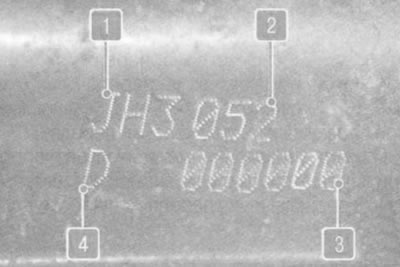

Рис. 6.4. Идентификационные данные коробки передач: 1 - тип коробки передач; 2 - модификация коробки передач; 3 - порядковый номер коробки передач; 4 - код завода-изготовителя.

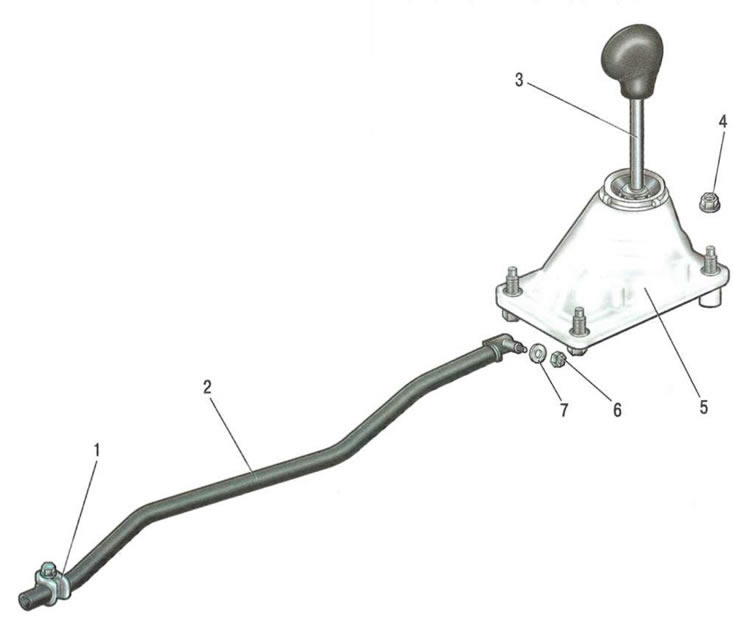

Рис. 6.5. Привод управления механической коробкой передач: 1 - хомут крепления тяги привода управления коробкой передач; 2 - тяга привода управления коробкой передач; 3 - рычаг управления коробкой передач; 4,6 - гайки; 5 - кулиса рычага управления коробкой передач; 7 - шайба.
