Снятие
Внимание! Для облегчения прокладки проводов и шлангов омывателя в полости крышки багажника рекомендуется перед их извлечением закрепить к их концам бечевку, которая должна остаться в крышке. При установке провода можно будет протянуть за эту бечевку.
1. Отсоедините от крышки поводки задней полки.
2. Отсоедините обивку крышки.
3. Отсоедините шланг омывателя заднего стекла.
4 Отсоедините многоконтактный штекер и высвободите жгут проводов.
5. Отсоедините от крышки газонаполненный упор I крышки багажника, отжав отверткой 3 фиксатор 2 (см. иллюстрацию).

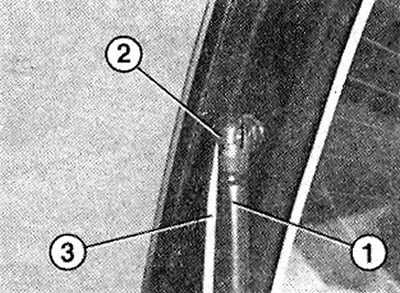

10.5 Отсоедините от крышки газонаполненный упор 1 крышки багажника, отжав отверткой 3 фиксатор 2
6. Попросите помощника поддержать крышку.
7. Извлеките две заглушки, закрывающие отверстия для болтов крепления петель крышки на продольном брусе крыши (см. стрелку на иллюстрации).

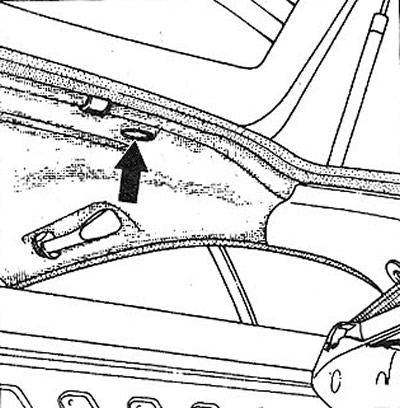

10.7 Извлеките две заглушки, закрывающие отверстия для болтов крепления петель крышки на продольном брусе крыши (см. стрелку)
Внимание! Для облегчения последующей установки обозначьте монтажное положение гаек болтов крепления петель крышки багажника фломастером.
8. Отвинтите две гайки крепления петли и снимите крышку багажника.
Установка
9. Закрепите крышку на петлях.
10. Поставьте на место газонаполненный упор откидной крышки багажника.
11. Втяните бечевкой в полость крышки шланг подачи моющей жидкости и жгут проводов.
12. Подсоедините шланг моющей жидкости к жиклеру.
13. Подсоедините многоконтактный штекер и закрепите жгут в фиксаторах.
14. Вставьте уплотнительную втулку в отверстие на крышке для жгута проводов и шланга омывателя.
15. Закройте крышку багажника и проверьте её положение. При необходимости пригоните крышку.
16. Поставьте на место обивку крышки.
17. Закрепите поводки подвески задней полки.
18. Поставьте на место заглушки отверстий для болтов крепления крышки к поперечному брусу крыши.
Установка и пригонка новой откидной крышки багажника
19. Ослабьте болты крепления скобы замка крышки, чтобы скобу можно было сместить (см. иллюстрацию).

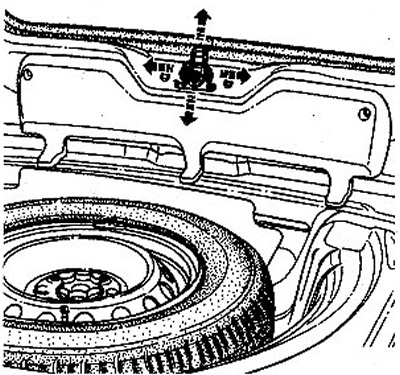

10.19 Ослабьте болты крепления скобы замка крышки, чтобы скобу можно было сместить
20. Закройте крышку и проверьте зазор между краем крышки и прилегающими деталями кузова. Зазор должен быть параллельным и соответствовать номинальным размерам.
21 Извлеките заглушки из отверстий для болтов крепления крышки к поперечному брусу крыши.
22. Ослабьте затяжку болта каждой петли крышки и пригоните крышку относительно прилегающих деталей в продольном направлении.
23. Затяните оба болта петель крышки.
Для того, чтобы уравнять выступ крышки относительно рядом расположенных деталей, ослабьте крепление боковых упоров на кузове и сместите их вниз (см. иллюстрацию).

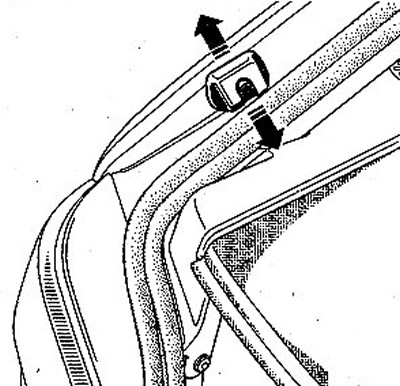

10.23 Для того, чтобы уравнять выступ крышки относительно рядом расположенных деталей, ослабьте крепление боковых упоров на кузове и сместите их вниз
24. Осторожно закройте крышку и, смещая скобу замка, уравняйте положение крышки.
25. Осторожно откройте крышку, чтобы не сместилась скоба, и затяните болты крепления скобы. Крышка должна легко закрываться, а зазоры должны соответствовать номинальным.
26. Выправьте положение боковых упоров крышки. Для этого оклейте кузов скотчем Т для защиты лакокрасочного покрытия от повреждения и проволочной петлей захватите незакрепленный упор (см. иллюстрацию).

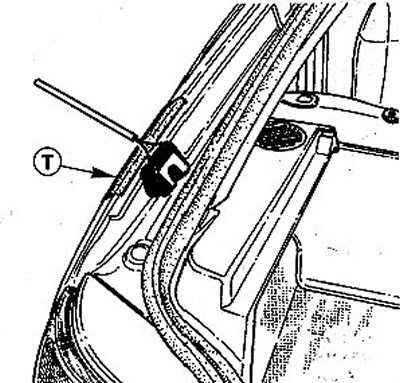

10.26 Оклейте кузов скотчем Т для защиты лакокрасочного покрытия от повреждения и проволочной петлей захватите незакрепленный упор
Внимание! Если упоры крышки багажника будут установлены неправильно, то впоследствии крышка может перекоситься, а замок крышки - ослабнуть.
27. Закройте крышку багажника, положив между упором и крышкой с обеих сторон по полоске бумаги (см. иллюстрацию).

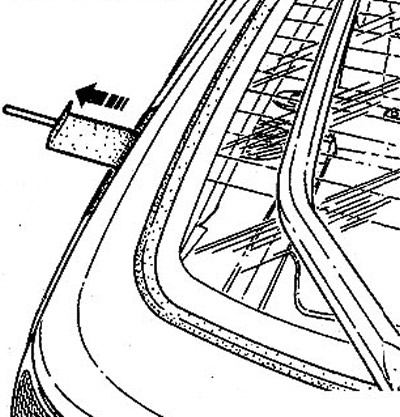

10.27 Закройте крышку ба гажника, положив между упором и крышкой с обеих сторон по полоске бумаги
28. Потяните за проволочные петли и сместите упоры до их соприкосновения с крышкой. Полоски бумаги должны легко вытягиваться из-под крышки. Бумага при этом не должна рваться. У поры предназначены для амортизации удара крышки при её закрытии и не должны плотно прилегать к ней.
29. Откройте крышку и затяните болты крепления упоров.
30. Поставьте на место заглушки отверстий для болтов крепления крышки к поперечному брусу крыши.
31. Закройте крышку. Замок должен надежно защелкиваться без приложения особых усилий.
Автомобили SCENIC и Grandtour
Крышка багажника у автомобилей SCENIC снимается и устанавливается в целом так же, как и у автомобилей MEGANE с кузовом «седан». Ниже приводятся лишь отличия.
32. Снимите нижнюю часть обивки крышки, повернув оба зажима плоской отверткой или монетой на 1/4 оборота влево.
33. Извлеките резиновую уплотнительную втулку 1 жгута проводов, поддев её пластмассовым клином, например, HAZET 1965/20 (см. иллюстрацию).

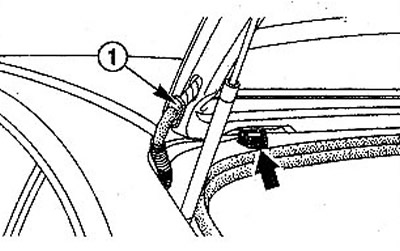

10.33 Извлеките резиновую уплотнительную втулку 1 жгута проводов, поддев ее пластмассовым клином, например, HAZET 1965/20
34. Отсоедините провод питания от дополнительно стоп-сигнала.
35. Отсоедините шланг омывателя заднего стекла от правой стороны крышки. При необходимости предварительно на этой стороне извлеките резиновую уплотнительную втулку.
36. Нанесите перед установкой крышки на петли небольшое количество герметика. RENAULT рекомендует для этого герметик «IXELL».
37. Ослабьте затяжку болта 1 крепления скобы 2, чтобы её можно было сместить, если необходимо выправить положение крышки и обеспечить должное запирание (см. иллюстрацию). Нижнюю часть обивки снимать не надо.

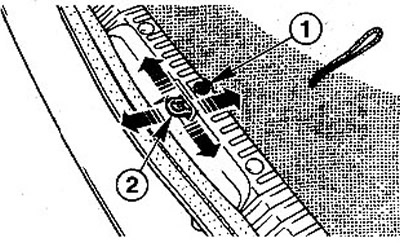

10.37 Ослабьте затяжку болта 1 крепления скобы 2, чтобы её можно было сместить, если необходимо выправить положение крышки и обеспечить должное запирание
38. Закрепите болтами упорные буферы 1 на крышке (см. иллюстрацию).
10.38 Закрепите болтами упорные буферы 1 на крышке
39. Закрепите упорный буфер 2 на заднем крыле, не выполняя его затяжку с приложением большого усилия, чтобы буфер можно было переместить (см. иллюстрацию 10.38).
40. Пригоните крышку багажника, перемещая петли, чтобы зазоры к задним крыльям были параллельными, а их ширина составляла 4,5 мм. Закрытая крышка должна плотно прилегать к уплотнению.
Установка боковых упоров выполняется точно так же, как и у автомобилей с кузовом «седан».
