Снятие
20. Снимите уплотнение дверного проема возле средней стойки.

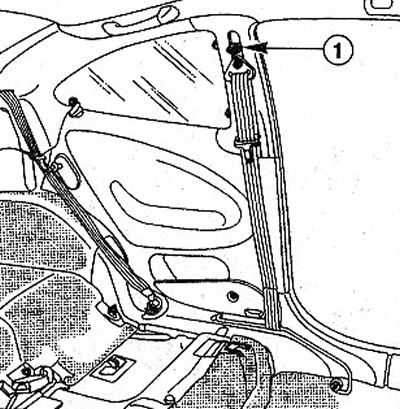

21. Снимите кнопку 1 регулятора положения ремня безопасности по высоте, воспользовавшись плоской отверткой (см. иллюстрацию).
28.21 Снимите кнопку 1 регулятора положения ремня безопасности по высоте, воспользовавшись плоской отверткой
22. Вывинтите болт крепления верхней скобы ремня безопасности.

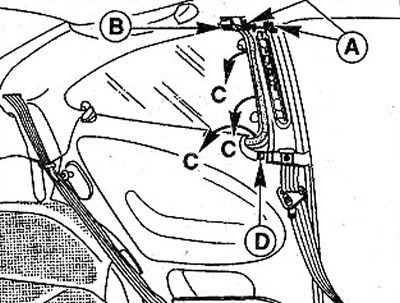

23. Отсоедините верх накладки, высвободив её из фиксаторов А и В, а затем немного сместите её в сторону багажника, чтобы высвободить уплотнение форточки (см. иллюстрацию).
28.23 Отсоедините верх накладки, высвободив её из фиксаторов А и В, а затем немного сместите её в сторону багажника , чтобы высвободить уплотнение форточки
24. Высвободите нижний конец накладки из фиксатора D и приподнимите её, чтобы снять с паза ремня безопасности (см. иллюстрацию 28.23).

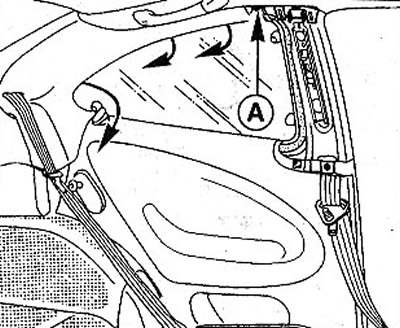

25. Снимите верхнюю часть облицовки форточки, вывинтив шуруп А, а затем подав накладку вниз (см. иллюстрацию).
28.25 Снимите верхнюю часть облицовки форточки, вывинтив шуруп А, а затем подав накладку вниз

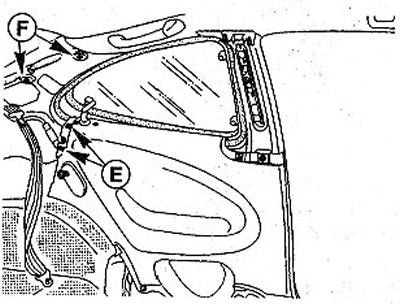

26. Вывинтите шурупы Е и F (см. иллюстрацию).
28.26 Вывинтите шурупы Е и F
27. Отсоедините провод обогревателя заднего стекла.
28. Подайте вперед и снимите накладку возле стекла двери багажника, высвободив из накладки ремень безопасности.

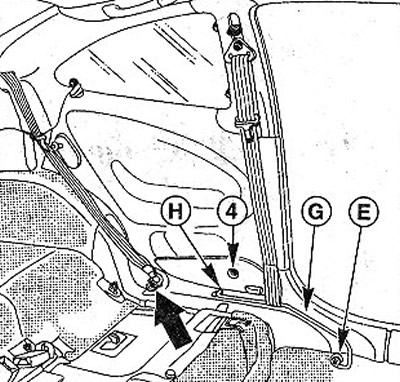

29. Снимите нижнюю накладку форточки, отсоединив ремень безопасности. Для этого вывинтите болт крепления нижней скобы ремня (см. стрелку на иллюстрации).
28.29 Снимите нижнюю накладку форточки, отсоединив ремень безопасности (см. стрелку)
30. Вывинтите шуруп Е крепления направляющей G ленты переднего ремня безопасности, а затем подайте направляющую вертикально вперед, высвободив ее конец Н (см. иллюстрацию 28.29).
31. Вывинтите шуруп 4 (см. иллюстрацию 28.29).

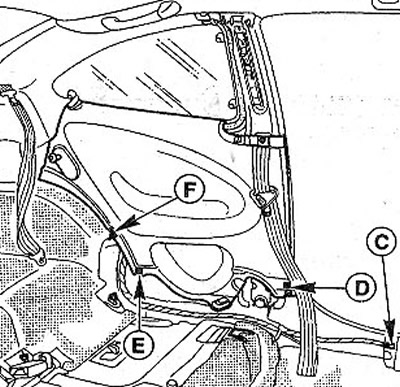

32. Высвободите накладку из фиксаторов С, D и Е и отсоедините в точке F (см. иллюстрацию).
28.32 Высвободите накладку из фиксаторов С, D и Е и отсоедините в точке F

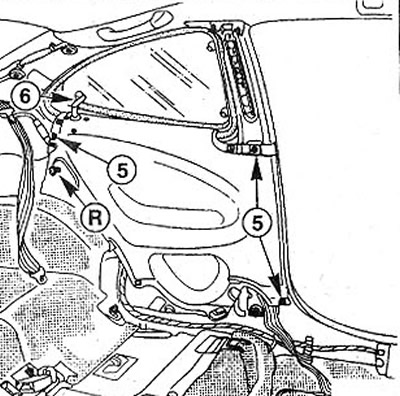

33. Отвинтите ручку 6 открытия форточки (см. иллюстрацию).
28.33 Отвинтите ручку 6 открытия форточки
34. Вывинтите три шурупа 5 (см. иллюстрацию 28.33).
35. Отвинтите фиксатор R спинки сиденья (см. иллюстрацию 28.33).
36. Снимите накладку форточки.
Установка
Установка снятых деталей выполняется в последовательности, обратной снятию.
Внимание! Болты крепления скоб ремня безопасности затягиваются с приложением усилия 25 Нм.
