Рис. 9.11. Элементы заднего бампера
Составляющие элементы заднего бампера изображены на рис. 9.11.
Порядок снятия:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- для удобства работы установите автомобиль на подъемник или поднимите его заднюю часть и подведите опоры под кузов. Снимите задние колеса;

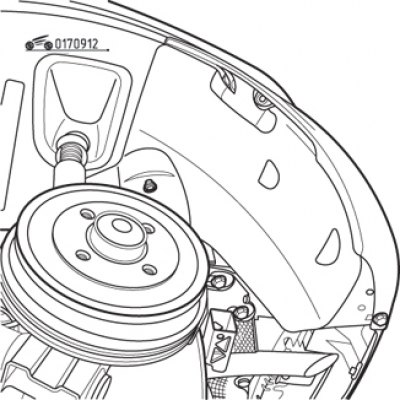

Рис. 9.12. Грязезащитный щиток заднего колеса
- снимите грязезащитные щитки в арках задних колес, отвернув три элемента крепления (рис. 9.12);
Рис. 9.13. Крепление заднего бампера: А – болты бокового крепления; В – болты нижнего крепления
- отверните болты бокового крепления бампера и болты нижнего крепления бампера (рис. 9.13);

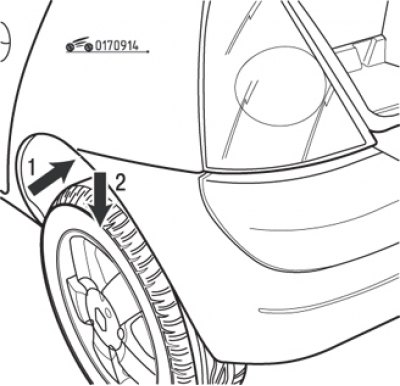

Рис. 9.14. Отсоединение угла бампера (стрелка 1) и направление его поворота (стрелка 2)
- отсоедините угол бампера и наклоните его вниз (рис. 9.14);

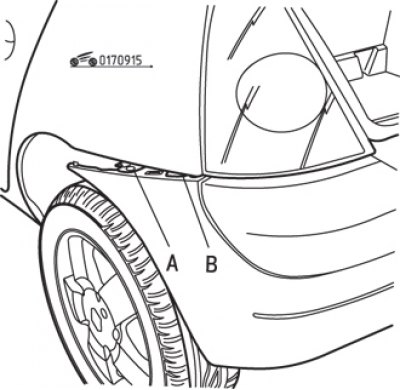

Рис. 9.15. Отсоединение фиксаторов А и В заднего бампера
- защитите от повреждений лакокрасочное покрытие заднего крыла тканью или липкой лентой и с помощью отвертки с плоским шлицем разъедините фиксаторы (рис. 9.15);

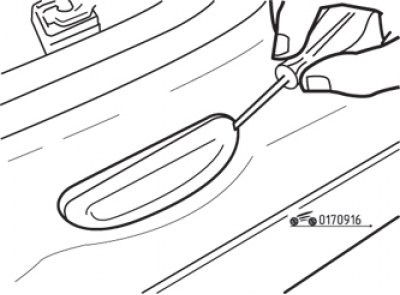

Рис. 9.16. Снятие фонаря освещения заднего номерного знака
- разъедините контактный разъем фонаря освещения номерного знака и снимите фонарь (рис. 9.16);
Рис. 9.17. Верхние держатели заднего бампера
- снимите два держателя (рис. 9.17) и отсоедините задний бампер вдвоем с помощником.
Установка проводится в порядке, обратном снятию.
