При достижении охлаждающей жидкости 89°С в термостате открывается клапан и жидкость попадает в радиатор, установленный под потоком набегающего воздуха впереди автомобиля. Охлажденная жидкость повторяет вышеописанный цикл. При необходимости (в жаркую погоду, при движении с малой скоростью) дополнительно включается электровентилятор, усиленно охлаждающий жидкость.
В системе охлаждения используется жидкость на основе этиленгликоля – он наиболее подходит для систем с компонентами из разных металлов. Жидкость следует всегда заменять через предписанный интервал пробега. Это необходимо не только для поддержания ее незамерзающих свойств, но еще и потому, что со временем антикоррозионные присадки теряют свои свойства и в системе охлаждения образуются продукты окисления металлов, загрязняющие ее и ухудшающие охлаждение двигателя.

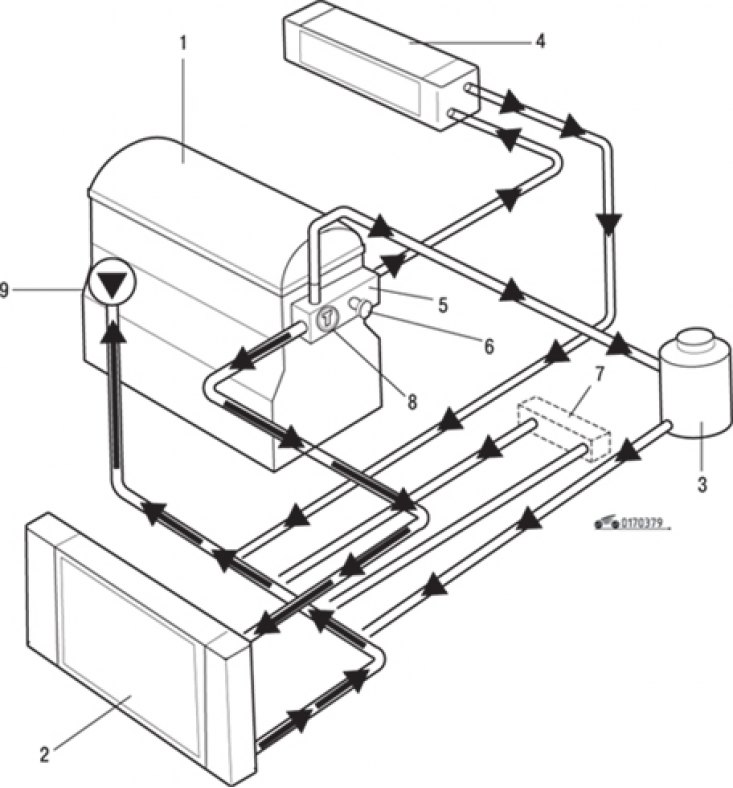

Рис. 3.79. Схема системы охлаждения двигателя: 1 – двигатель; 2 – радиатор; 3 – расширительный бачок; 4 – радиатор отопителя; 5 – корпус термостата; 6 – штуцер для удаления воздуха; 7 – водомасляный охладитель (для автомобилей с автоматической коробкой передач); 8 – термостат; 9 – водяной насос
Схема системы охлаждения двигателя изображена на рис. 3.79.
