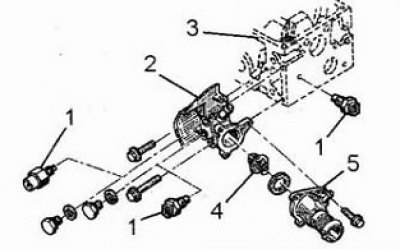

Термостат (двигатель K7J). 1 - Датчики температуры (в зависимости от комплектации), 2 - Корпус термостата, 3 - Головка блока цилиндров, 4 - Термостат, 5 - Крышка корпуса термостата.

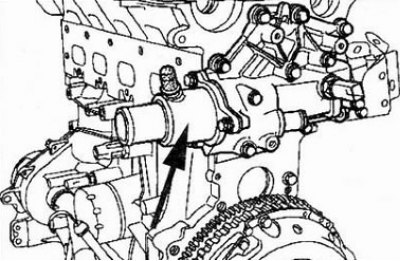

Термостат (двигатель K4J), расположен под патрубком, указанным стрелкой на рисунке.
Термостат:
- Начало открытия — 89°С
- Конец открытия — 101*0
- Ход клапана — 7,5 мм
Снятие термостата :
- слейте охлаждающую жидкость, отвернув для этого пробку сливного отверстия блока цилиндров;
- ослабьте хомут и снимите патрубок с крышки термостата;

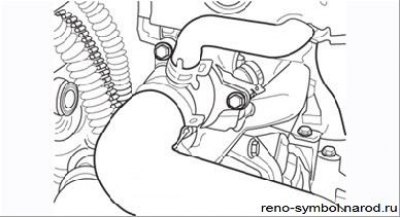

Рисунок 3.88. Корпус термостата
- выверните болты, крепящие крышку термостата, и снимите ее (Рисунок 3.88);

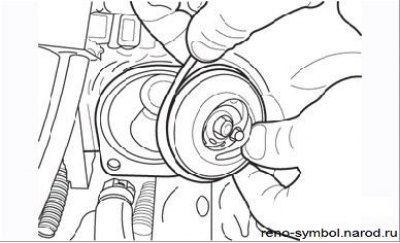

Рисунок 3.89. Снятие термостата и уплотнительного кольца
- снимите уплотнительное кольцо и выньте термостат из корпуса (Рисунок 3.89).
Для проверки поместите термостат в емкость с водой. Нагревайте воду, контролируя температуру термометром. Визуально отметьте открытие клапана термостата при кипении воды и закрытие при остывании до 89°С. Если клапан не срабатывает в любом из положений, термостат подлежит замене.
Установка термостата проводится в порядке, обратном снятию, при этом замените уплотнительное кольцо. Пустите двигатель и убедитесь в отсутствии течи охлаждающей жидкости.
