Дълги/къси светлини

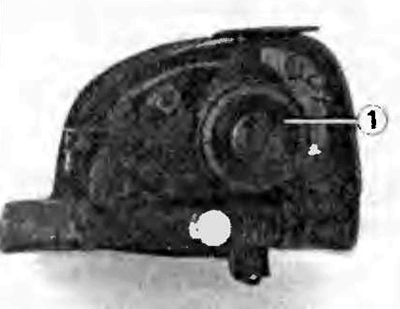

Свалете пластмасовия капак 1, като го завъртите на четвърт оборот.
Разкачете пружинната скоба 2 и извадете лампата.
Изключете конектора на лампата.
Монтирайте капак 1.
Тип халогенна (йодна) лампа - Н4.
Внимание! Не докосвайте стъклената крушка на халогенната лампа с ръце.
Предни габаритни светлини и мигач

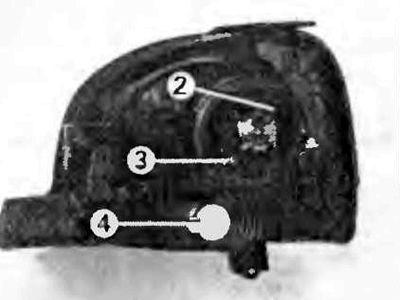

За смяна на крушката на фара:
- свалете пластмасовия капак 1, като го завъртите на четвърт оборот;
- извадете гнездото 3, за да премахнете лампата.
Тип лампа: 5W.
За смяна на крушката на мигача:
- изключете съединителя на лампата 4;
- За да извадите крушката, завъртете цокъла на една четвърт оборот.
Тип лампа: крушовидна лампа с байонетна основа P 21 W.
Почистване на фаровете
За почистване на фарове, оборудвани с пластмасово "стъкло", използвайте мека кърпа или памук.
Ако мръсотията не се почиства химическо, леко навлажнете кърпа със сапунена вода. Накрая избършете със суха мека кърпа.
Внимание! Забранено е използването на детергенти, съдържащи алкохол.
Смяна на крушки на фаровете за мъгла
За подмяна:

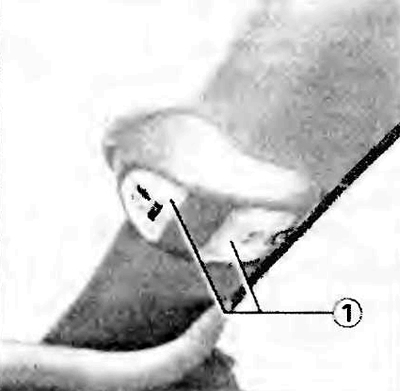

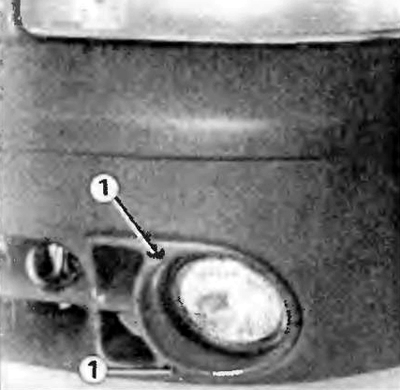

- свалете фиксиращия болт 1;
- дръпнете фара напред;
- изключете кабелите.

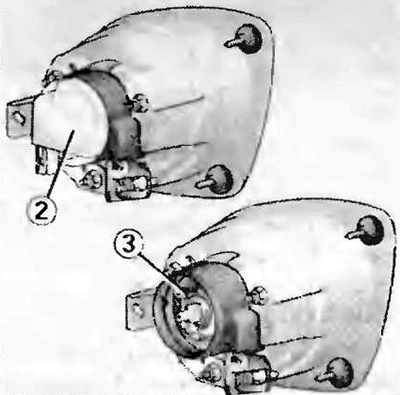

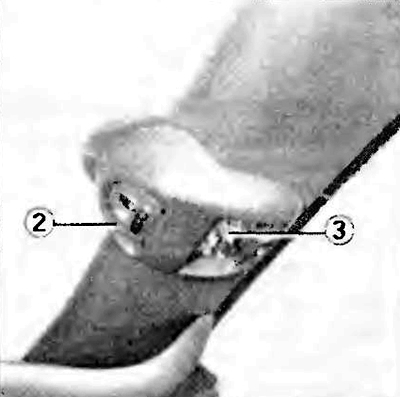

Отстранете капака 2, като го завъртите. Изключете конектора на лампата. Изключете пружинния фиксатор 3.
Извадете лампата.
Хванете новата крушка за цокъла или през хартията и я плъзнете на място.
Тип лампа: халогенна (йодна): H1.
Регулиране на фаровете
Извършва се в сервиз на Renault.
Задни светлини

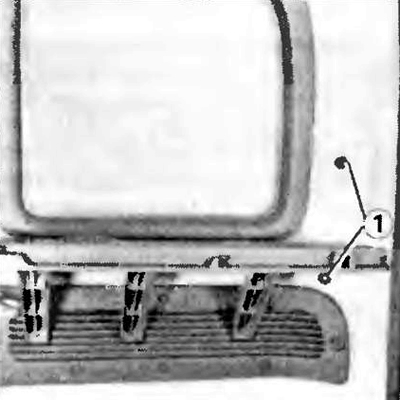

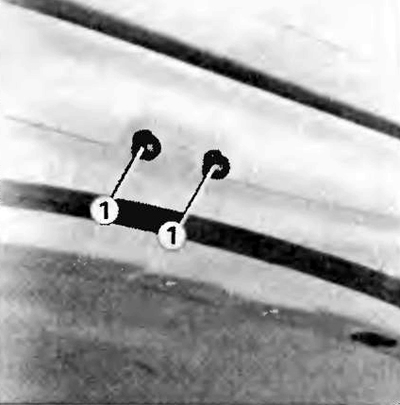

Обърнете ядки 1 и вземете заден фенер от гнездото му.

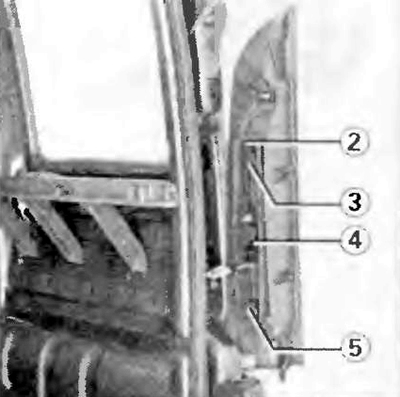

Изключете касетата, като натиснете фиксатора 2.
3 - Габаритна лампа и спирачна светлина
Крушовидна лампа с байонетна основа и две нишки P 21/5 W.
4 - пътепоказател
Крушовидна лампа с байонетна основа P 21 W.
5 - Лампа за заден ход (вдясно)
Фар за мъгла (вляво)
Крушовидна лампа с байонетна основа и две нишки P 21 W.
Трета спирачна светлина
Обърнете ядки 1 и вземете заден фенер от гнездото му.

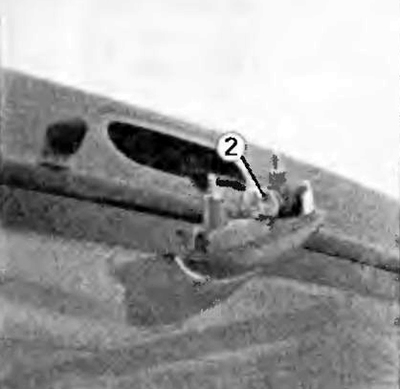

2 - Лампа тип P21/5 W
Светлина на регистрационния номер

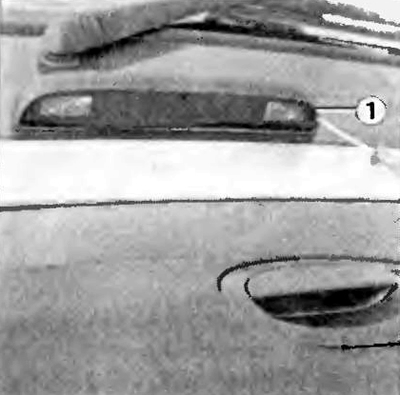

Откачете лампата 1 с помощта на инструмент като плоска отвертка.

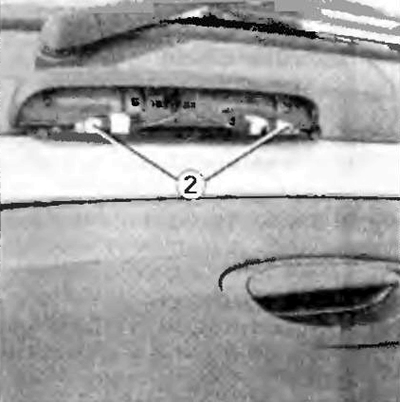

Извадете фенера, за да получите достъп до лампите 2.
Лампа тип W5W.
Индикатори

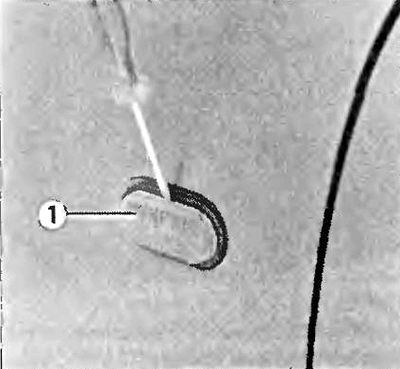

Отстранете капак 1 с инструмент.

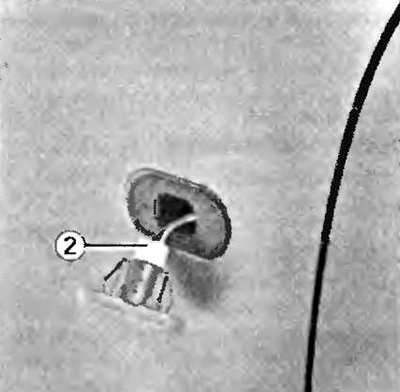

Извадете лампата 2
Лампа тип W5W.
Вътрешно вътрешно осветление
Свалете капака на купола 1 с инструмент като плоска отвертка.
Извадете крушката 2.
Тип лампа: цилиндрична с крайна основа, 7 W.
Прожектор
Изключете касетата, като натиснете фиксатора 2.
Освободен от ключалката, патронът 4 пада под действието на собствената си тежест.
Извадете рефлектора 6 от патрона 4.
Сменете крушката 5 и сглобете отново, като внимавате да не повредите контактните зъбци на крушката.
Тип лампа: цилиндрична с крайна основа, 7 W.
Осветление на багажното отделение

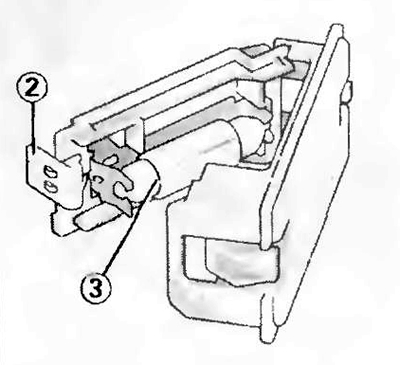

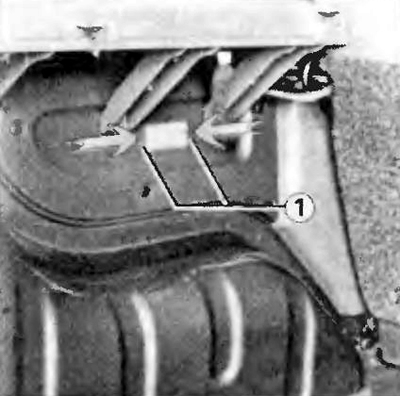

За да извадите касетата, натиснете фиксаторите 1.
Натиснете резето 2, за да отделите дифузора и да извадите лампите 3.
Тип лампа, цилиндрична с крайна основа, 7 W.
