Електрически вентилатор за вътрешно отопление и вентилационна система
Открыть большую картинку в новой вкладке »

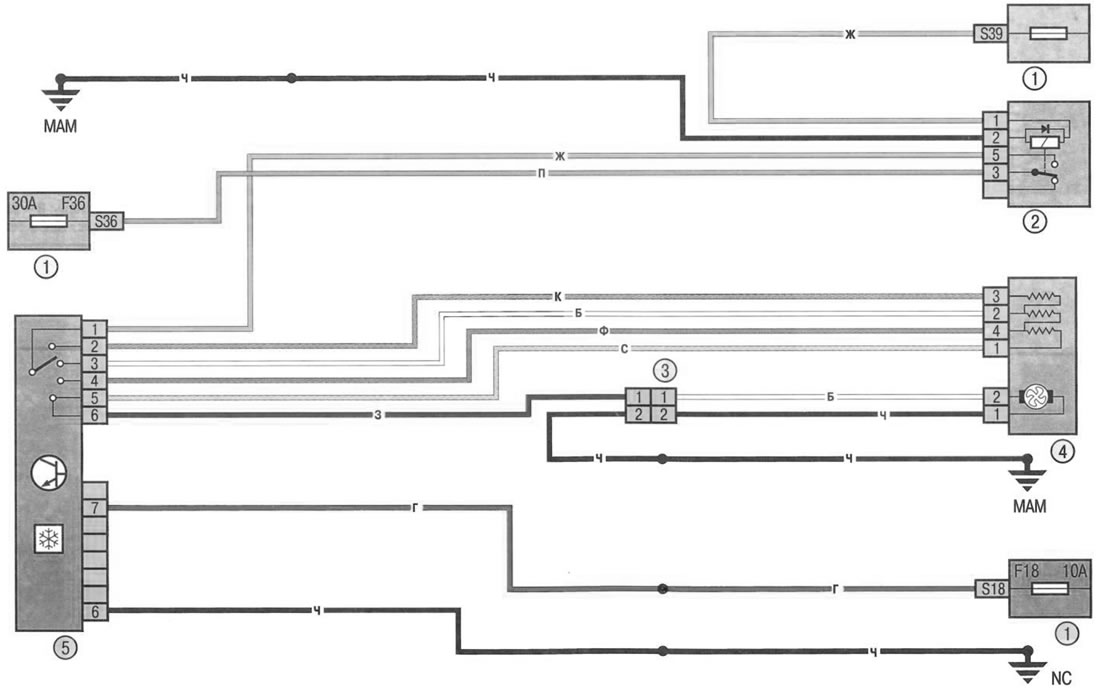

Диаграма 28. Електрически вентилатор на системата за вътрешно отопление и вентилация: 1 - кутия с предпазители в кабината (виж фиг. 10.1); 2 - реле 233 (виж фиг. 10.3 и 10.4); 3 - конектор за окабеляване на електрическия вентилатор на охладителната система/инструменталния панел; 4 - електрически вентилатор на отоплителната и вентилационната система; 5 - блок за управление на системата за вътрешно отопление и вентилация.
