Електрически вентилатор за отопление (кондициониране) и вътрешна вентилация
Открыть большую картинку в новой вкладке »

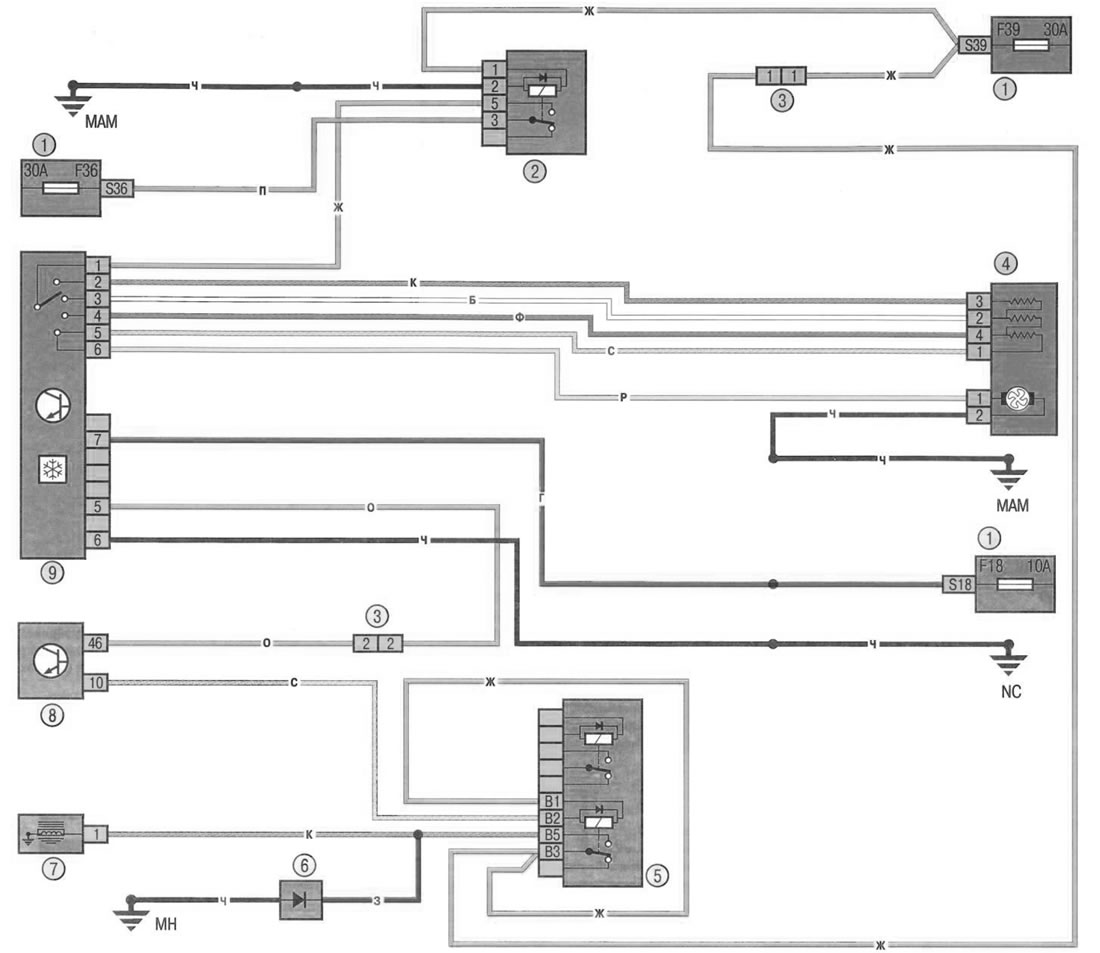

Диаграма 33. Електрически вентилатор на отоплителната система (кондициониране) и вътрешна вентилация: 1 - кутия с предпазители в кабината (виж фиг. 10.1); 2 - реле 233 (виж фиг. 10.3 и 10.4); 3 - конектор за двигателно отделение/вътрешно окабеляване (моноблок); 4 - електрически вентилатор на отоплителната и вентилационната система; 5 - релеен блок 784 в двигателното отделение (виж фиг. 10.3 и 10.4); 6 - диод за климатик и кормилно управление; 7 - електромагнитен съединител на компресора на климатика; 8 - ECU; 9 - блок за управление на системата за вътрешно отопление и вентилация.
