Отоплителна, климатична и вентилационна система
Открыть большую картинку в новой вкладке »

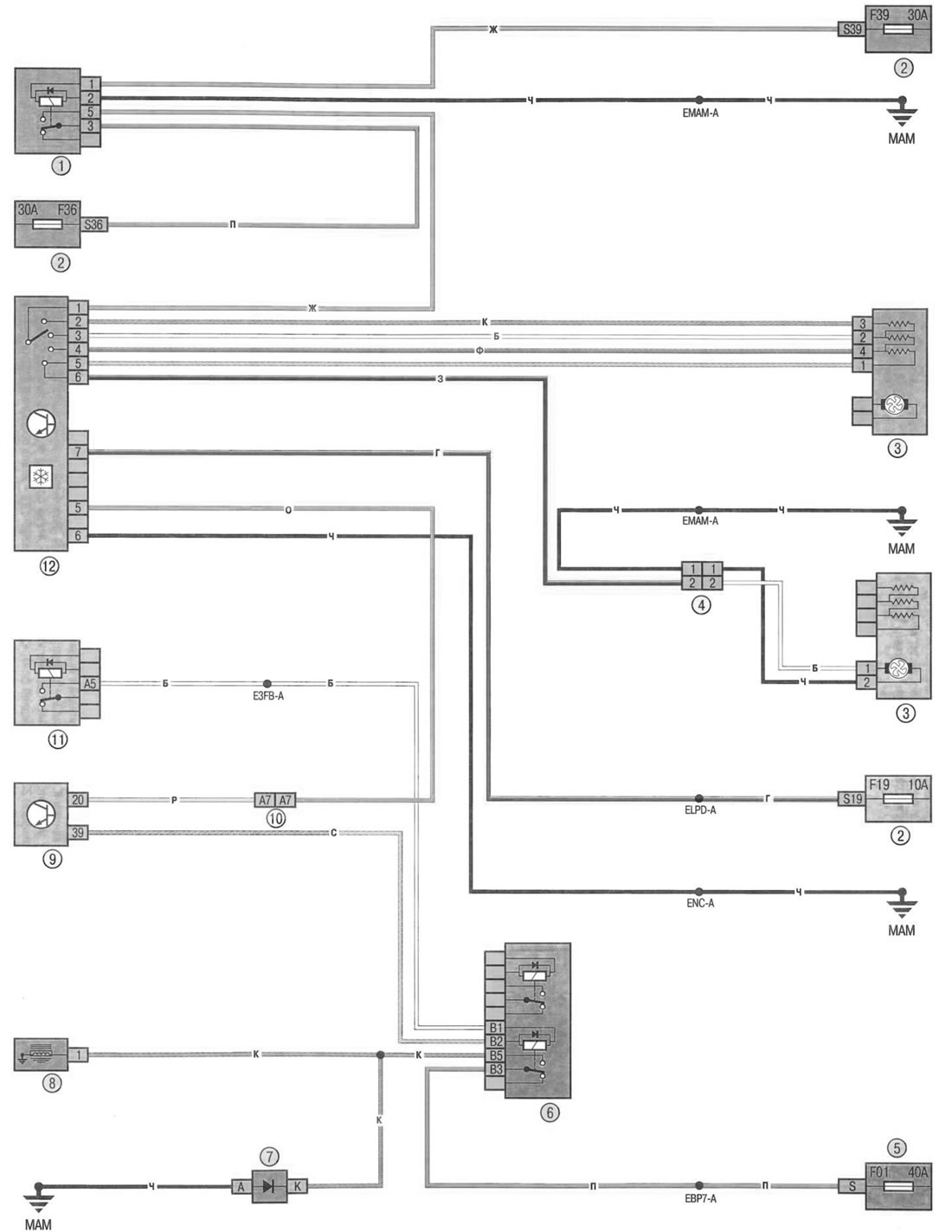

Диаграма 18. Система за отопление, климатизация и вентилация: 1 - релеен блок в двигателното отделение; 2 - кутия с предпазители в купето; 3 - устройство за впръскване на студен въздух; 4 - конектор за електрическо окабеляване на охладителната система/вентилатор на таблото; 5 - кутия с предпазители и релета в двигателното отделение; 6 - контролен релеен блок; 7 - диод за климатик и кормилно управление; 8 - електромагнитен съединител на компресора на климатика; 9 - ECU; 10 - съединител на двигателното отделение/вътрешно окабеляване (моноблок); 11 - реле за блокиране на инжекцията; 12 - табло за управление на климатичната система.
