Пропуски между панелите на тялото
Приложение 9

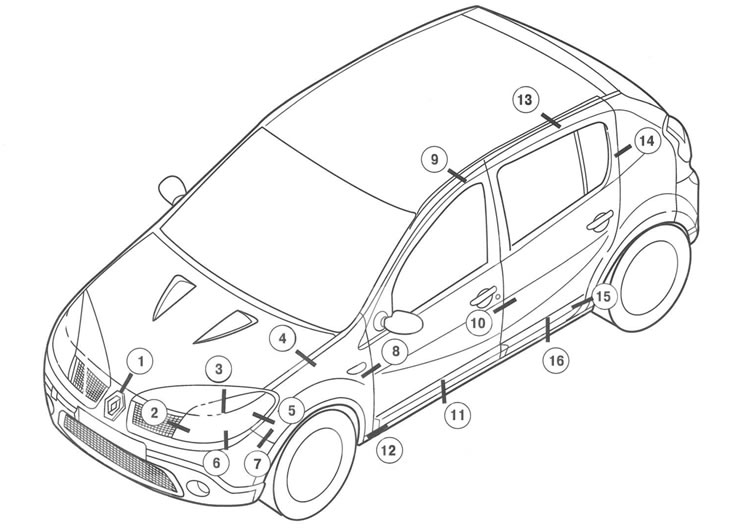

фиг. Клауза 9.1. Пропуски между панелите на тялото

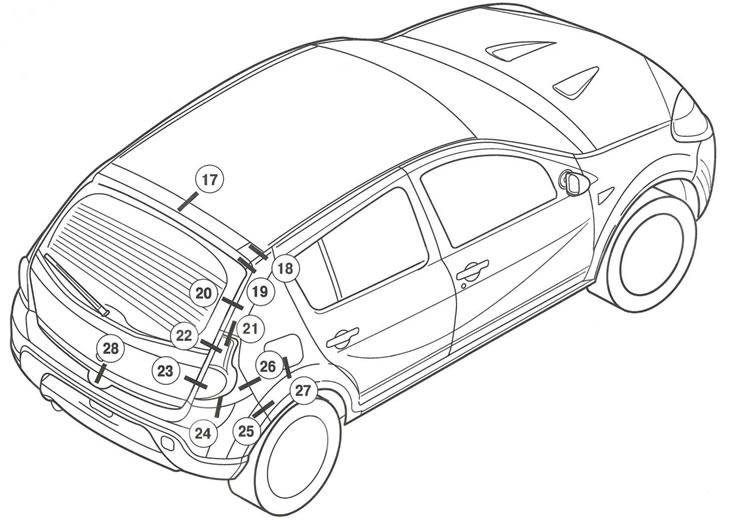

фиг. P.9.2. Пропуски между панелите на тялото

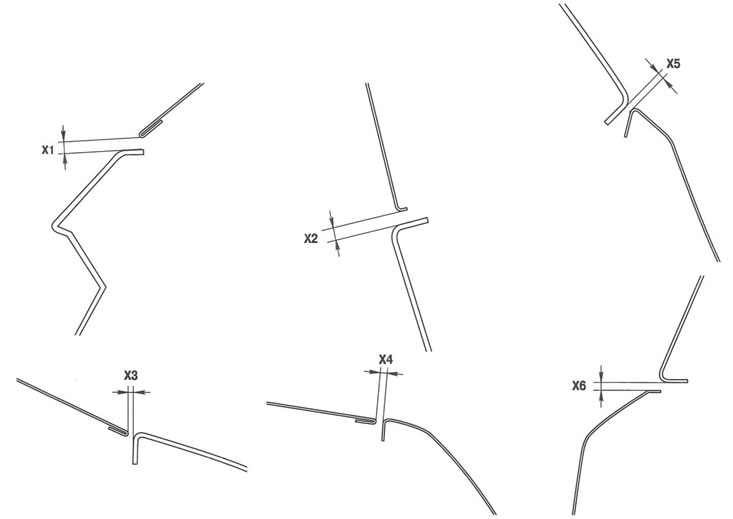

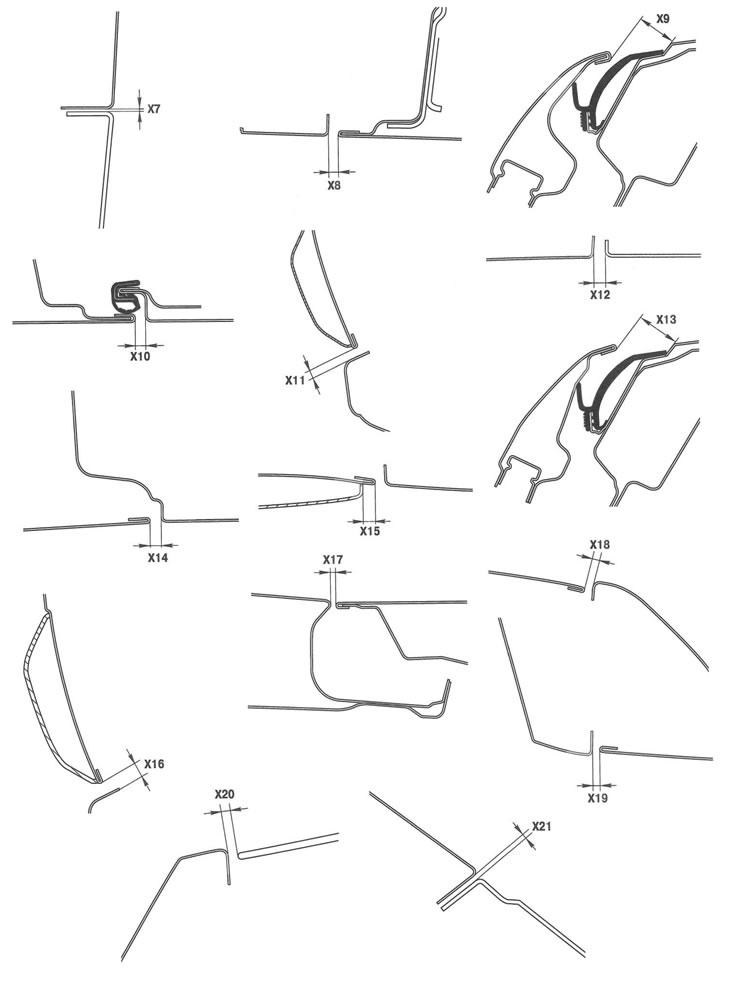

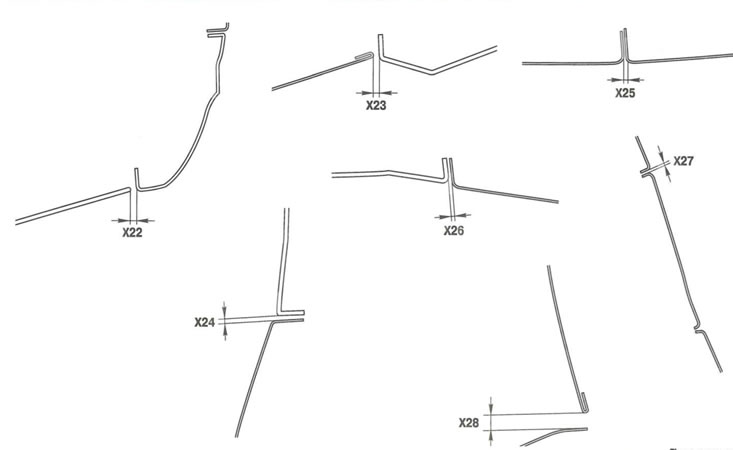

Пропуски между панелите на тялото
Обозначаване на празнина, X | Смисъл |
X1 | 5,5 mm±2 mm |
X2 | 2,8 мм±2,5 мм |
HZ | 3,5 мм±2 мм |
X4 | 4 мм±1,5 мм |
X5 | 2 мм±1,5 мм |
X6 | 2 мм±1,5 мм |
X7 | 0,5 мм +1/-0,5 мм |
X8 | 4,5 mm±1 mm |
X9 | 18,5 mm±2 mm |
X10 | 4,5 mm±1 mm |
XII | 6 mm±2 mm |
X12 | 4 мм±1,5 мм |
X13 | 18,5 mm±2 mm |
X14 | 4,5 mm±1 mm |
X15 | 5 mm±4 mm |
X16 | 6 mm±2 mm |
X17 | 5 mm±1 mm |
X18 | 4,5 mm±1,5 mm |
X19 | 4,5 mm±1,5 mm |
X20 | 4,5 mm±2 mm |
X21 | 1,5 mm±1 mm |
X22 | 4,5 mm±2 mm |
X23 | 4,5 mm±2 mm |
X24 | 3 мм±1,5 мм |
X25 | 0,5 мм +1/-0,5 мм |
X26 | 1,5 mm±1 mm |
X27 | 3,5 мм±1 мм |
X28 | 7 мм±2,5 мм |
