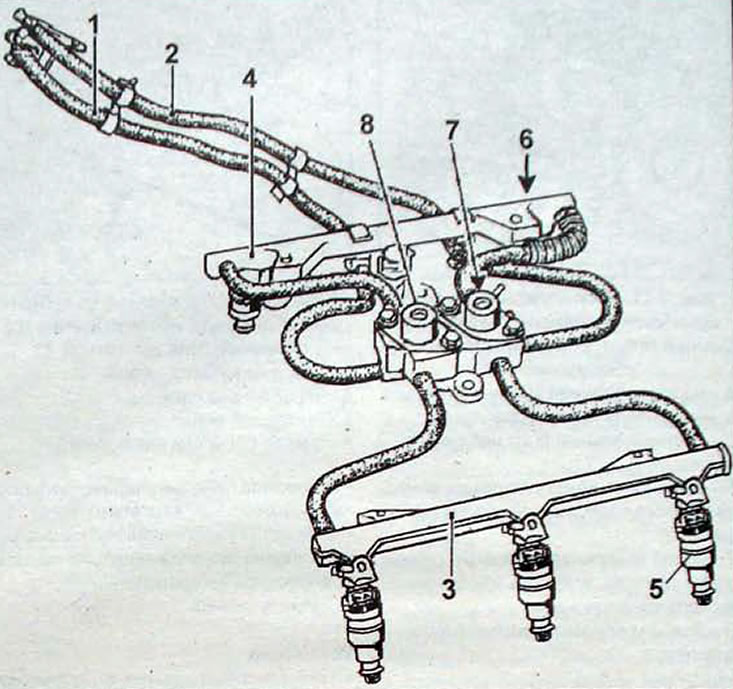

Sl. 2.36. Vod za distribuciju goriva: 1 - crijevo za dovod goriva sa zelenom oznakom; 2 - povratno crijevo za gorivo s crvenom oznakom; 3 - prednji vod za distribuciju goriva (cilindri 1-2-3); 4 - stražnji vod za distribuciju goriva (cilindri 4-5-6); 5 - mlaznica goriva 1. cilindra 6 - mlaznica goriva 4. cilindra: 7 - regulator tlaka goriva; 8 - prigušivač pulsiranja tlaka goriva
Skidanje i ugradnja
- Odspojite kabel s negativnog pola akumulatora
- Toplinski izolacijski odstojnici ugrađeni su na svakoj točki pričvršćivanja cijevi za distribuciju goriva i sklopa zaklopke i regulatora tlaka. Kada radite s čvorom, pazite da ostanu na mjestu.
- Ne odspajajte vodove za gorivo od sklopa regulatora tlaka prigušnice i dovoda goriva.
- Regulator tlaka i prigušivač pulsiranja nisu izravno povezani jedan s drugim.
