Atenţie
- Pentru a exclude posibilitatea operațiunii neautorizate, nu lucrați cu sisteme pirotehnice (airbag-uri și dispozitive de pretensionare a centurilor de siguranță) lângă surse de căldură sau flăcări deschise.
- Inelul colector asigură legătura electrică între coloana de direcție și volan.
Este o bandă cu piste conductoare (pentru airbag), a cărui lungime vă permite să rotiți volanul cu 2,5 spire (de la oprire plus o zonă suplimentară pentru siguranță) în fiecare direcție.
Înainte de a scoate inelul colector, blocați toate circuitele de aprindere ale elementelor pirotehnice airbag după cum urmează:
- conectați instrumentul portabil de diagnosticare XR25 la vehicul;
- porniți contactul;
- setați comutatorul ISO pe S8 și introduceți codul D49;
- Folosind dispozitivul XR25, blocați unitatea de comandă și introduceți comanda G 80*. Când această funcție este activată, toate circuitele de aprindere sunt blocate, lampa de avertizare airbag din panoul de instrumente și barograful din stânga 14 al XR25 sunt aprinse (noile unități de control sunt livrate în stare blocată).
- așteptați două secunde pentru ca unitatea de control să se descarce automat.
- opriți contactul
Îndepărtarea
- Deconectați cablul de la borna negativă a bateriei
- Pe spatele volanului, scoateți cele două șuruburi, ridicați airbag-ul, deconectați conectorul electric și scoateți airbag-ul șoferului din centrul volanului.Puneți airbag-ul într-un loc sigur, cu sacul în sus.
- Deconectați conectorii de la comutatorul claxonului și de la sistemul de control al vitezei de croazieră.
- Scoateți piulița de montare a volanului. Folosind cretă, un marker sau vopsea, aplicați semne de aliniere pe volan și pe capătul arborelui de direcție. Marcajele sunt necesare pentru a reinstala volanul în poziția inițială.
- Folosiți un extractor pentru a scoate volanul de pe arbore. Nu loviți arborele sau volanul când încercați să scoateți volanul.
- Utilizați bandă adezivă pentru a asigura poziția firului spiralat airbag. deoarece. În caz contrar, acesta poate fi aliniat greșit și rupt la instalarea volanului.
Instalare
- Direcția este în poziția centrală dacă este blocată cu un dispozitiv antifurt la roți. stând în picioare pentru a se deplasa în linie dreaptă.
- Verificați dacă inelul colector este blocat cu bandă adezivă. În caz contrar, centrați inelul colector după cum urmează:
- Rotiți partea superioară a inelului colector în sens invers acelor de ceasornic. Când se apropie de poziția extremă, rotirea inelului devine dificilă. nu depune nici un efort în asta (desen 9.7);
- acum rotiți partea superioară a inelului ușor în sensul acelor de ceasornic și asigurați-vă. că inelul colector este în poziția prezentată în Figura 9.8,
- rotiți din nou inelul colector în sensul acelor de ceasornic două ture complete și apoi asigurați-vă că inelul colector este în poziția descrisă anterior.
- În conformitate cu marcajele marcate anterior, instalați volanul și fixați-l cu piulița, strângând-o la cuplul necesar.
- Instalați airbag-ul:
- Conectați conectorul la airbag. Așezați-l în centrul volanului și fixați-l cu două șuruburi. Acţionaţi airbag-ul şi dispozitivul de pretensionare a centurii de siguranţă.
Utilizați XR25 pentru a verifica eventualele defecțiuni ale sistemului de securitate. Daca totul este ok. deblocați computerul folosind comanda G 81°. Asigurați-vă că barograful din stânga 14 al XR25 nu este iluminat.

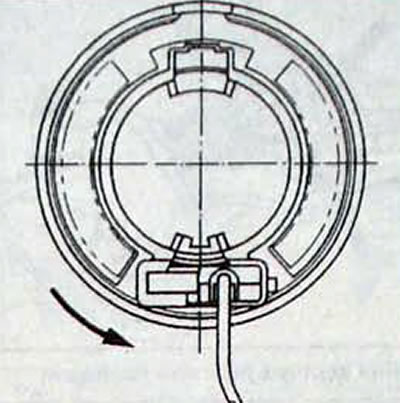

Desen 9.7. Setarea inelului colector în poziția sa extremă

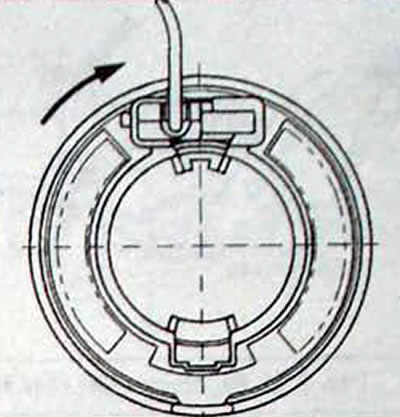

Desen 9.8. Zona de lucru pentru instalarea inelelor colectoare
