Зняття
Встановіть автомобіль на двостійковий підйомник.
Зніміть:
- ліве переднє колесо,
- захист піддону картера двигуна,
- правий передній підкрилок,
- ремінь приводу допоміжного обладнання.
Встановіть затискачі з підвідного та відвідного трубопроводів насоса гідропідсилювача рульового керування.
Зніміть хомут всмоктуючого гідравлічного шлангу на насосі за допомогою пристрою.

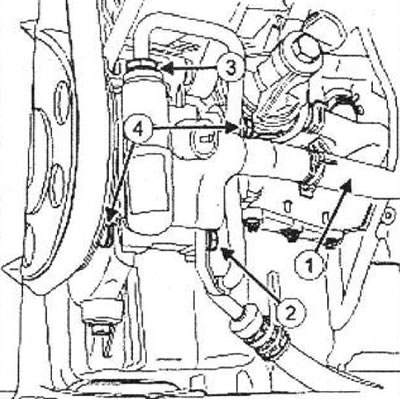

Від'єднайте підвідний трубопровід (1).
Відкрутіть болт кріплення (2) кронштейна трубопроводу високого тиску насоса гідропідсилювача кермового керування.
Викрутіть штуцер (3) трубопроводу високого тиску на насосі гідропідсилювача рульового керування.
Від'єднайте трубопровід високого тиску насоса гідропідсилювача кермового керування.
Встановіть заглушки на отвори трубопроводів та насоса гідропідсилювача кермового керування, щоб не допустити забруднення системи.
Відкрутіть болти (4) кріплення насоса гідропідсилювача кермового керування до багатофункціонального кронштейна.
Зніміть:

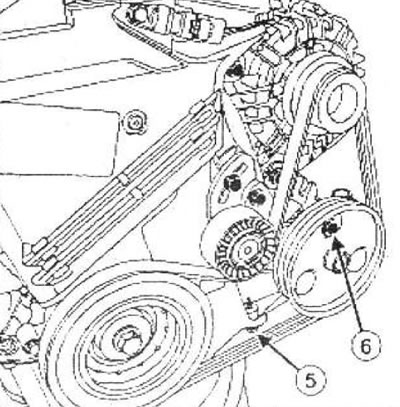

- болти (5) кріплення опори насоса гідропідсилювача рульового управління до піддону картера двигуна,
- болт кріплення (6) насоса гідропідсилювача рульового управління до багатофункціонального кронштейна,
- насос гідропідсилювача рульового керування.
Встановлення
Встановіть:
- насос гідропідсилювача рульового керування,
- болти кріплення опори насоса гідропідсилювача кермового керування до піддону картера двигуна.
Зніміть заглушки з отворів трубопроводів.
Закрутіть штуцер високого тиску на насосі гідропідсилювача рульового управління.
Закрутіть болт кріплення трубопроводу високого тиску на насосі гідропідсилювача кермового керування.
Затягніть необхідним моментом:
- болти кріплення насоса гідропідсилювача рульового керування (21 Нм),
- штуцер трубопроводу високого тиску на насосі гідропідсилювача рульового керування (21 Нм),
- болти кріплення опори насоса гідропідсилювача рульового керування до піддону картера двигуна (21 Нм),
- болт кріплення опори трубопроводу високого тиску на насосі гідропідсилювача кермового керування (21 Нм).
Приєднайте шланг, що підводить, на насосі гідропідсилювача рульового управління.
Встановіть хомут кріплення шлангу, що підводить, на насосі за допомогою пристосування.
Зніміть затискачі (Ms. 583) з підводного та відвідного трубопроводів насоса гідропідсилювача кермового керування.
Встановіть ремінь приводу допоміжного обладнання.
Заправте систему гідропідсилювача кермового керування олією ELF RENAULT MATICD2.
Видаліть повітря з системи, повертаючи кермо з одного крайнього положення в інше спочатку при непрацюючому двигуні.
Видаліть повітря з системи, повертаючи кермо з одного крайнього положення в інше при працюючому двигуні.
Доведіть до норми рівень олії у бачку.
Переконайтеся у відсутності підтікання палива.
Встановіть захист піддону картера двигуна.
