Зняття

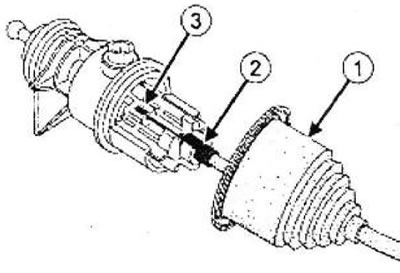

Посуньте ущільнювальний чохол (1) лівого виконавчого механізму.
Від'єднайте наконечник оболонки (2) лівого виконавчого механізму.
Зніміть:
- трос (3) лівого виконавчого механізму,
- ущільнювач (1).
Посуньте ущільнювальний чохол (1) правого виконавчого механізму.
Від'єднайте наконечник оболонки (2) правого виконавчого механізму.
Зніміть:
- трос (3) правого виконавчого механізму,
- ущільнювач (1).
Від'єднайте вузол троси – оболонки. Запам'ятайте положення під час встановлення.

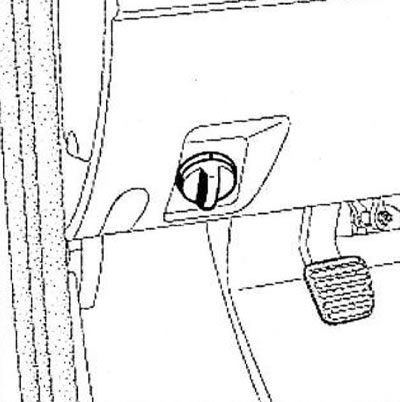

Від'єднайте кнопку регулювання.

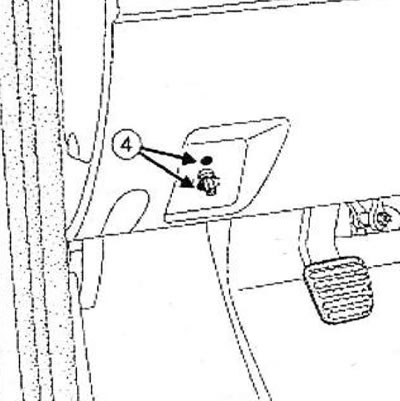

Викрутіть гвинти (4).
Зніміть:
- перемикач коректора фар знизу панелі приладів,
- перемикач коректора фар у зборі з тросами та оболонками в салоні. Запам'ятайте положення під час встановлення.
Встановлення
Встановіть:
- перемикач коректора фар у зборі з тросами та оболонками в салоні,
- коректор,
- гвинти кріплення перемикача коректора фар.
Зафіксуйте кнопку регулювання.
Приєднайте вузол троси – оболонки.
Встановіть ущільнювальні чохли.
Вставте упор троса у правий виконавчий механізм.
Потягніть назад та закріпіть наконечник оболонки правого виконавчого механізму.
Встановіть ущільнювальний чохол правого виконавчого механізму.
Вставте упор троса у лівий виконавчий механізм.
Потягніть назад та закріпіть наконечник оболонки лівого виконавчого механізму.
Встановіть на місце ущільнювальний чохол лівого виконавчого механізму.
Налаштуйте фари.
