- впускний повітропровід;
- котушки запалювання;
- свічки запалювання.

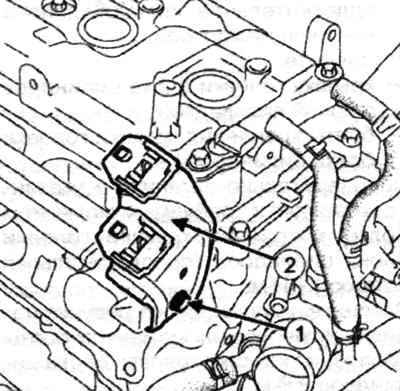

Зніміть:
- болт кріплення (1) тримача роз'ємів джгута проводів систем запалення та упорскування;
- тримач (2) роз'ємів джгута проводів систем запалення та упорскування.

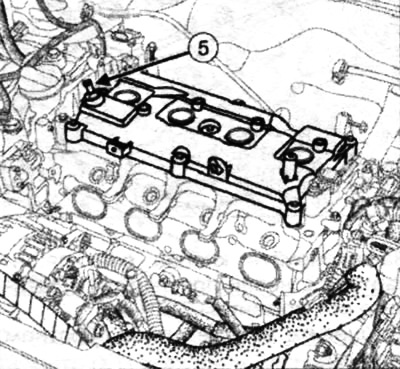

Зніміть:
- клапан вентиляції картера (3);
- кільце ущільнювача клапана вентиляції картера.

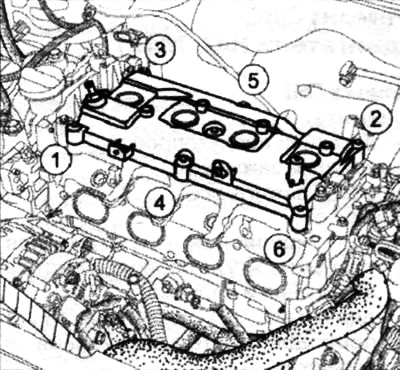

Зніміть:
- у вказаному порядку болти кріплення кришки головки циліндрів;
- кришку головки блоку циліндрів,
- прокладання кришки головки блоку циліндрів.
Перед встановленням замініть:
- прокладання кришки головки блоку циліндрів;
- кільце ущільнювача клапана вентиляції картера.
Встановіть:
- кришку головки блоку циліндрів із новою прокладкою;
- болти кріплення кришки головки блоку циліндрів.
Попередньо затягніть у зазначеному порядку та потрібним моментом болти кріплення кришки головки блоку циліндрів (попередня затяжка) 2 Нм.

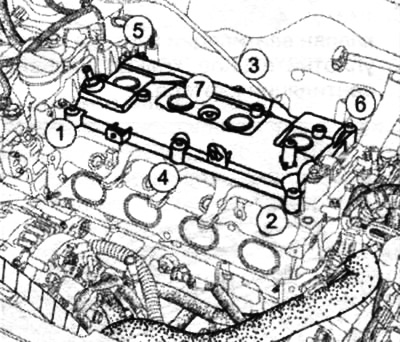

Затягніть у вказаному на малюнку порядку та потрібним моментом болти кріплення кришки головки блоку циліндрів 8 Нм.
Зафіксуйте клапан вентиляції картера з новою прокладкою та затягніть його моментом 2,5 Нм.
Встановіть усі деталі у зворотному порядку.
