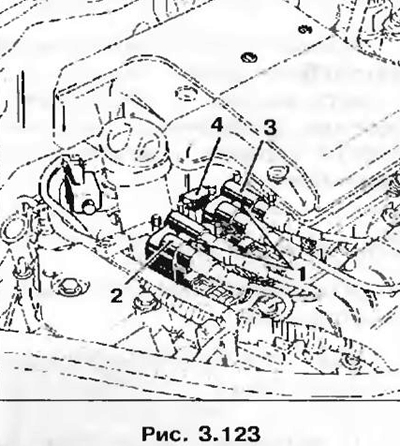

- комп'ютер упорскування (силовий каскад модуля запалювання вбудований у комп'ютер);
- дві котушки запалення із двома висновками;
- чотири свічки запалювання;
- конденсатора фільтра перешкододавлення 4.
Принцип роботи
Комп'ютер упорскування на підставі інформації, отриманої від датчиків, але в основному в залежності від частоти обертання колінчастого валу та навантаження двигуна, визначає:
- величину кута випередження та, відповідно, момент запалення;
- знаходження поршнів циліндрів у верхній мертвій точці і, відповідно, котушку запалювання, яку посилає низьковольтний імпульс.
Імпульс викликає іскровий розряд на свічках запалювання у двох циліндрах, поршні яких перебувають у ВМТ, перериваючи контакт із масою відповідної котушки запалення.
Котушка запалювання 2 має електричний роз'єм чорного кольору, Вона генерує високовольтні імпульси на свічки запалювання циліндрів 1 і 4, причому іскровий розряд відбувається одночасно на двох свічках запалювання. Управління котушкою запалювання здійснюється каналом 28 комп'ютера упорскування.
Котушка 3 має електричний роз'єм сірого кольору. Вона генерує високовольтні імпульси свічки запалювання циліндрів 2 і 3, причому іскровий розряд відбувається одночасно на двох свічках запалювання.
Управління котушкою запалювання здійснюється каналом 29 комп'ютера упорскування.
Електричний роз'єм

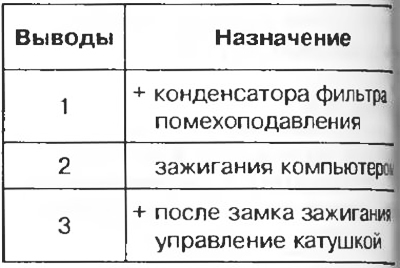

Таблиця 3.10

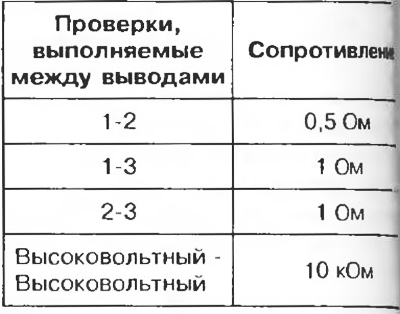

Таблиця 3.11
Свічки запалювання

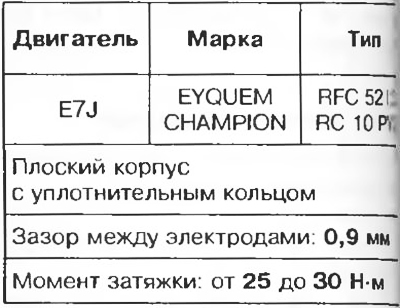

Таблиця 3.12
